Skyworks Solutions Inc. SI3404B12V3KIT 12V 3类PoE PD评估套件
SI3404B12V3KIT 12V 3类PoE PD评估套件基于Si3404 PoE IC，为以太网供电 (PoE) 用电设备 (PD) 应用中的电源提供参考设计。Si3404是一款高度集成、符合IEEE 802.3at 1类标准的脉宽调制 (PWM) 开关稳压器。Si3404集成了以太网供电应用所需的所有电源管理和控制功能。
SI3404B12V3KIT评估套件具有完整的降压转换器参考电路，仅需一个Si3404即可管理PoE接口和直流-直流转换。该降压转换器电路在12V时提供高达1.25A电流，总功率为7W。该评估套件还提供3.3V/2.1A、5V/1.4A和24V/0.625A型号。
该评估套件预装有硅型二极管电桥。如果需要更高效率，则硅型二极管可替换为肖特基二极管。

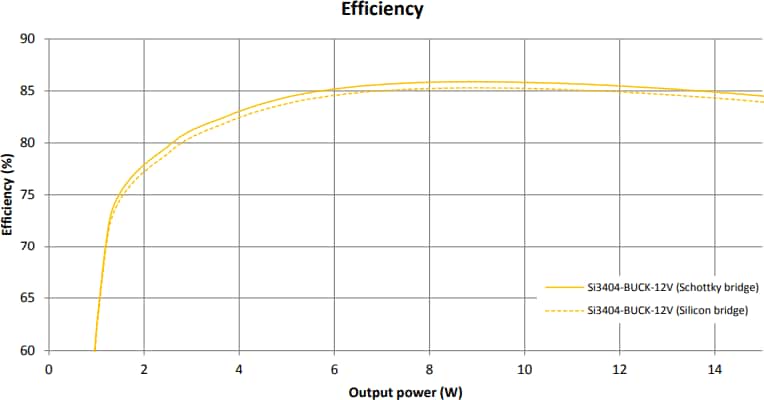

端到端效率
该图表显示端到端效率。包括二极管电桥的电压降。LED已去除。
特性
- Si3404采用薄型、4mm x 4mm QFN-20封装
- 完全符合802.3at/af标准
- 15W降压转换器
- 12V、1.25A输出
- 高达85.9%效率
- 非常小的应用PCB表面
- 集成式瞬态过压保护
- 符合EN 55032 B类传导和辐射EMI标准
支持的设备
Skyworks Solutions Inc. Si3404以太网供电 (PoE) 器件
高度集成的器件，可提供PoE应用所需的全部电源管理和控制功能。
相关开发工具
Skyworks Solutions Inc. Si3404 PoE PD非隔离式降压评估套件
以太网供电 (PoE) 受电设备 (PD) 参考设计，具有3.3V、5V、12V和24V选项。
发布日期: 2020-07-17
| 更新日期: 2022-03-11
