Skyworks Solutions Inc. Si52112-B3 & Si52112-B4 PCIe时钟发生器
Skyworks Solutions Inc. Si52112-B3和Si52112-B4 PCIe时钟发生器提供业界出色的抖动性能，符合PCI Express (PCIe) Gen 1和Gen 2要求。Si52112-B3和Si52112-B4可从25MHz晶体或时钟输入中获得两个PCIe时钟。这些器件提供了出色的频率灵活性和可配置的AC参数，能得到优化的信号完整性。采用推挽式HCSL输出，可确保低功耗，且无需外部终端电阻器，从而节省电路板空间。
Skyworks Solutions Inc. Si52112-B3和Si52112-B4 PCIe时钟发生器采用小巧的TDFN-10和TSSOP-8封装，非常适合空间受限的应用。
特性
- 符合PCI-Express Gen 1和Gen 2要求
- 低功耗HCSL差分输出缓冲区
- 支持串行ATA (SATA)，时钟100MHz
- 无需终端电阻器
- 晶体输入或时钟输入：25MHz
- 电源电压：3.3V
- 三角形扩频分布，尽可能降低EMI（仅限Si52112-B4）
- Si52112-B4支持0.5%向下扩频输出
- Si52112-B3不支持扩频输出
- 工作温度范围：-40°C至+85°C
- 封装选项：TDFN-10和TSSOP-8
应用
- 网络附加存储
- 多功能打印机
- 无线接入点
- 路由器

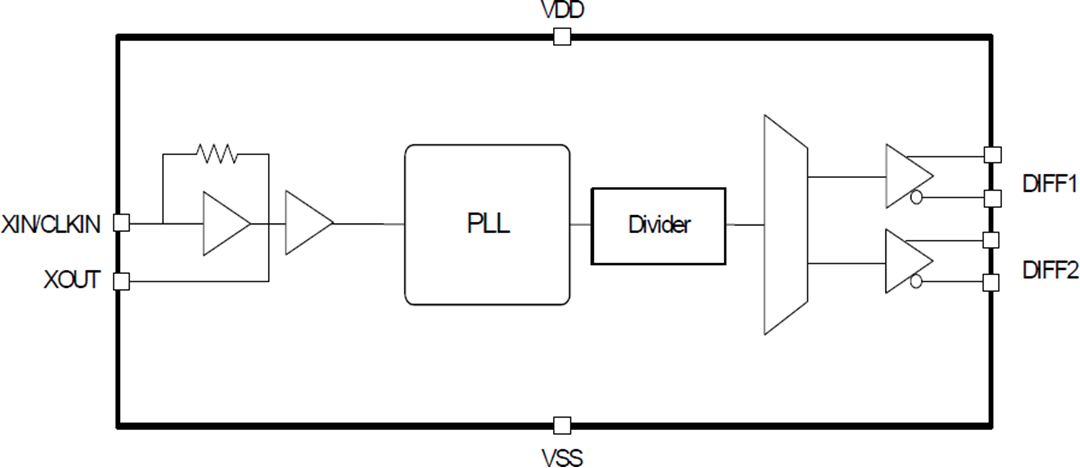

框图

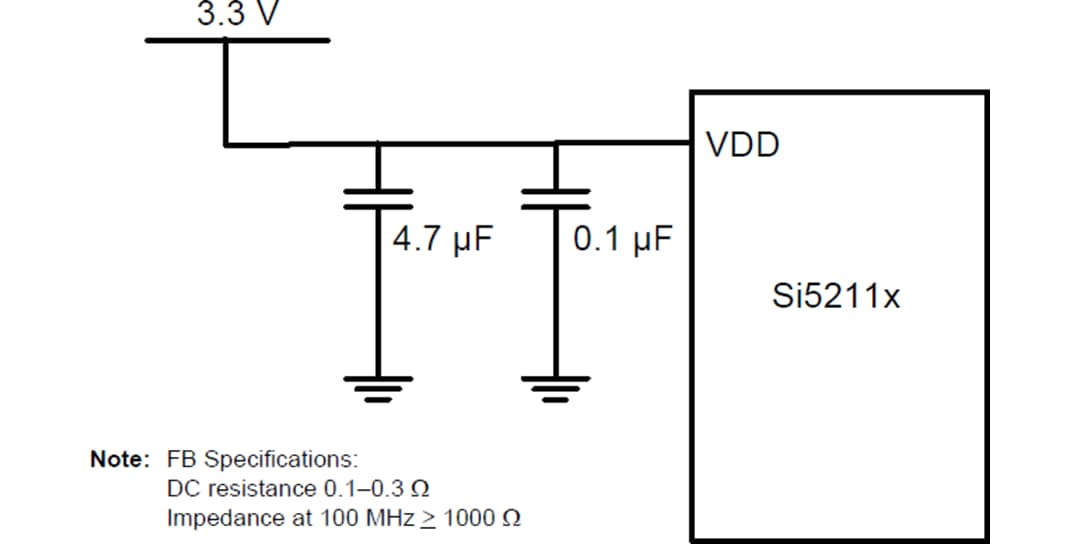

典型应用电路

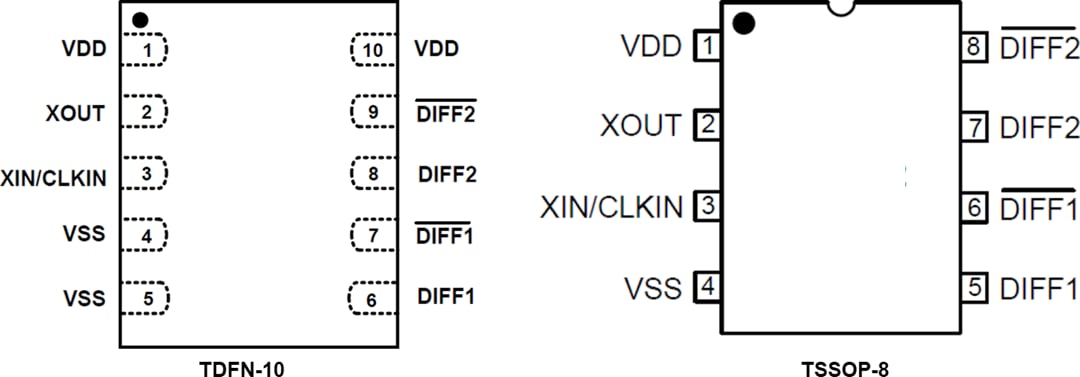

引脚分配
