Skyworks Solutions Inc. Si53212、Si53208和Si53204 PCIe时钟缓冲器
Silicon Labs Si53212、Si53208和Si53204 PCIe时钟缓冲器是高性能、低附加抖动、低功耗PCIe时钟扇出缓冲器。该器件可提供12个、8个或4个100MHz PCIe时钟输出。所有差分时钟输出均符合PCIe Gen1/2/3/4通用时钟和单独的参考时钟规范。
这些缓冲器可耐受扩频容限以通过扩展输入时钟，每个器件均设有单独的硬件输出使能控制引脚。这样即可启用和禁用每个差分输出。该器件还可支持10MHz至200MHz的输入频率。 所有器件均采用小型QFN封装，外形小巧、功耗低。这些PCIe时钟扇出缓冲器非常适合用于工业和消费电子应用。借助Silicon Labs PCIe时钟抖动工具，可快速轻松地测量PCIe时钟抖动。
特性
- 12/8/4路输出、100MHz PCIe Gen1/2/3/4和符合SRIS的时钟扇出缓冲器
- 低功耗、推挽式、兼容HCSL的差分输出
- 10MHz至200MHz时钟输入频率
- 可耐受扩展频谱以通过扩展输入时钟，从而降低EMI
- 支持Intel QPI/UPI标准
- 1.5V至1.8V单电源
- 85Ω和100Ω端接订购选项
- 温度范围：–40°C至85°C
- 封装选项：
- 64引脚QFN (9mm x 9mm)：12路输出
- 48引脚QFN (6mm x 6mm)：8路输出
- 32引脚QFN (5mm x 5mm)：4路输出
- 小尺寸QFN封装
- 无铅，符合RoHS-6指令
应用
- 数据中心
- 服务器
- 存储
- PCIe附加卡
- 通信
- 工业

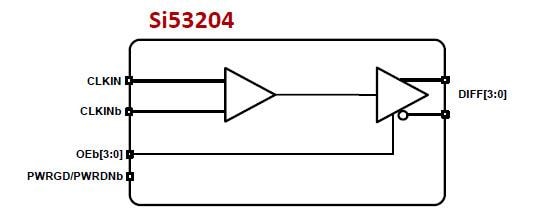

框图

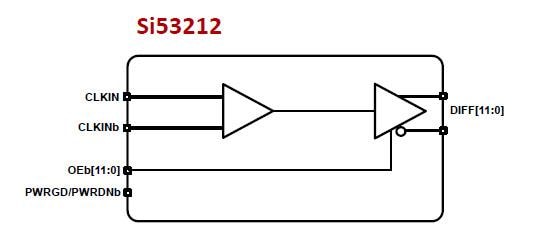

框图

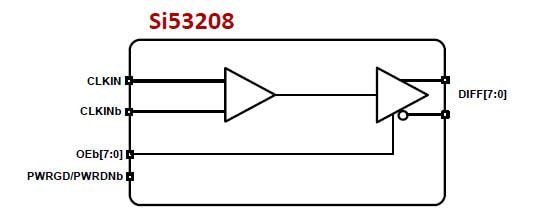

框图
评估板
Skyworks Solutions Inc. Si53208-EVB评估板
用于评估Si53208 8路输出PCI-Express Gen1/2/3/4 SRIS时钟缓冲器。
发布日期: 2018-03-26
| 更新日期: 2022-10-02
