Skyworks Solutions Inc. Si8751/52隔离式FET驱动器
Silicon Labs Si8751/52隔离式FET驱动器设有引脚控制或二极管仿真器输入，为创建自定义固态继电器 (SSR) 配置提供了一种简单方法。该器件将强劲的隔离技术与SSR FET驱动器完美结合。这样即形成一个完整的隔离式开关，具有非常高效的FET栅极驱动能力和强劲的隔离。灵活的输出可支持驱动交流或直流负载配置。输入可提供数字CMOS引脚控制 (Si8751) 或二极管仿真 (Si8752)，以满足应用需求。
这些FET驱动器可产生自己的独立栅极驱动输出电压。这样可减小尺寸并降低成本和复杂性。Si8751/52 无需笨重的机械继电器。该设计可针对应用进行有效地优化，让客户灵活地选择自己的 FET 开关。Si8751/52在10V标称电压下驱动FET栅极，最小输入电流为1mA。典型应用包括电机控制、阀门控制、电池监控和暖通空调继电器。
特性
- 数字CMOS输入选项
- 二极管仿真输入选项
- 10V 输出，1mA 输入电流
- 最快 94μs 的启动时间
- 内部产生二次侧电源
- 米勒箝位电容支持可减少电感振动
- 直流或交流负载开关支持
- 驱动由用户选择的外部 FET
- 2.5kVrms隔离等级
- UL、CSA、VDE 和 CQC 认证（进行中）
- 符合AEC-Q100标准
- 温度范围：
- -40°C至105°C（工业）
- -40°C至125°C（汽车）
- 符合ROHS指令的SOIC-8封装
应用
- 电机控制
- 阀门控制
- 暖通空调继电器
- HEV/EV汽车充电
- 电池监测
- 交流主电源线路开关
相关工具
Skyworks Solutions Inc. Si8751/52隔离式FET驱动器评估套件
为设计人员提供了一种轻松评估Si875x隔离式FET驱动器的方法。

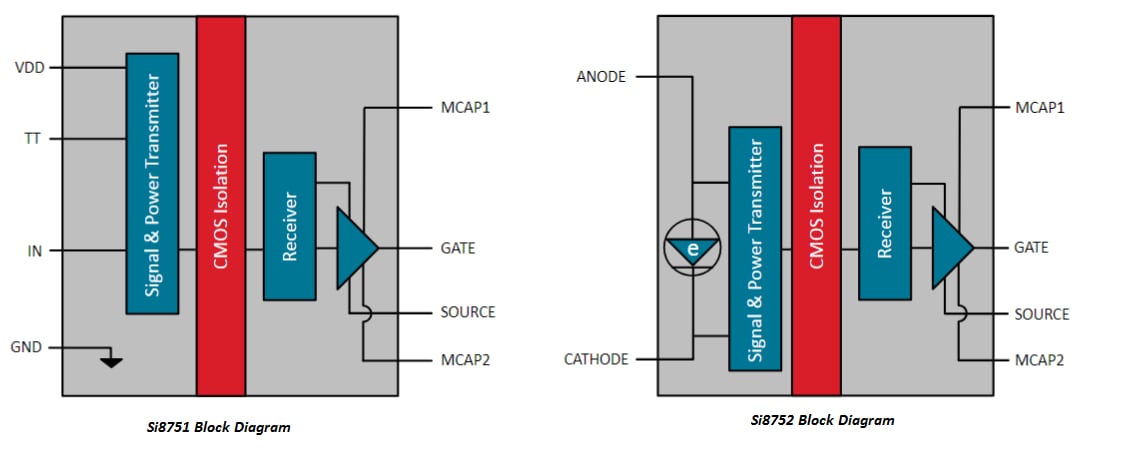

Si8751/52框图
发布日期: 2017-02-17
| 更新日期: 2022-03-21
