Skyworks Solutions Inc. SKY66408-11 2.4GHz前端模块

Skyworks Solutions Inc.的SKY66408-11 2.4GHz前端模块 (FEM) 是一款高性能、完全集成的射频FEM，设计用于Zigbee®、Thread和Bluetooth®（包括低功耗）应用。SKY66408-11 FEM提供集成的级间匹配、谐波滤波器以及兼容1.6V至3.6V CMOS电平的数字控制。该射频模块可在1.8V至3.6V宽电源电压范围内工作，因此SKY66408-11 FEM可用于电池供电的应用。SKY66408-11模块采用24引脚、3mmx3mmx0.6mm多芯片模块 (MCM) 封装。典型应用包括智能恒温器、物联网 (IoT) 设备、智能照明、传感器、范围扩展器和无线音频。

特性

  • 通过I2C接口完全可编程的Pout
  • 集成了功率放大器 (PA)，输出功率高达+21dBm
  • 集成了LNA（2.5dB噪声系数典型值）和旁路路径
  • 集成了天线全模式多样切换
  • 单端发射/接收接口
  • 无需外部偏置电阻
  • 小型MCM（24引脚、3mmx3mmx0.6mm）封装
  • NiPdAu电镀（MSL3和260°C，符合JEDEC-J-STD-020标准）

规范

  • 电源电压范围：1.8V至3.6V
  • 典型休眠模式电流：<1μA
  • 快速开/关时间：<800ns
  • RF频率范围：2400MHz至2500MHz
  • 噪音系数：2.5dB

应用

  • 家用电器
  • 智能恒温器
  • 物联网 (IoT) 设备
  • 智能照明
  • 传感器
  • 范围扩展器
  • 无线音频

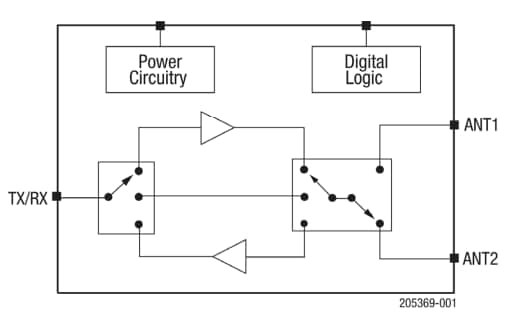

方框图

框图 - Skyworks Solutions Inc. SKY66408-11 2.4GHz前端模块
发布日期: 2021-03-23 | 更新日期: 2022-03-11
