Skyworks Solutions Inc. SKY68020-11 LTE通用多频段FEM
Skyworks Solutions SKY68020-11是支持蜂窝LTE-M/NB-IoT（半双工系统）收发器平台的混合型多频段多芯片RF前端模块 (FEM) 。此FEM集成了在低频段和中频段频率运作的LTE多频段无线电所需的完整RF前端。SKY68020-11亦集成了Rx低通滤波器、含偏压控制器的宽带PA、Tx低通谐波滤波器、天线开关和MIPI RF前端控制器。
SKY68020-11 FEM提供24 dBm输出功率，经过优化，支持LTE 1 RB至6 RB。此FEM可在-40°C至85°C温度范围内运作，并采用小尺寸的低矮型封装（MSL3，260°C，符合JEDEC J-STD-020标准）。其典型应用包括半双工作业 (HD-FDD) LTE、LTE通用型调制解调器产品、低功耗和低数据传输速率的手机物联网。
特性
- 24 dBm输出功率，经过优化，支持LTE 1 RB至6 RB
- 出色的谐波效能：
- 频段13的第二谐波：-60dBm/MHz
- 频段28的第二谐波：-55dBm/MHz
- 频段28的第三谐波：-52dBm/MHz
- 宽带PA支持APT模式作业或2.85V至4.5V Vcc 固定供电（用于电池供电的物联网装置）
- 集成Tx低通滤波器，可提供优化的谐波抑制
- 集成SP6T天线Tx/Rx开关
- 两个宽带和高功率AUX端口，可支持额外的频段
- 集成 Rx 低通滤波器，可提供带外抑制
- 0.4uA低漏电流
- 自适应偏压架构，可将PA效率最大化
- MIPI® RF前端控制接口，2.0兼容
- 与SKY68000-31、SKY68001-31和SKY68001-41引脚兼容
- -40°C至85°C作业温度范围
- 尺寸小巧、低矮型 (4 mm x 5 mm x 0.9 mm) 封装（ MSL3，260°C，符合JEDEC J-STD-020标准）
应用
- 低功耗和低数据传输速率的手机物联网
- 半双工作业 (HD-FDD) LTE：
- LTE-M
- NB-IoT
- LTE通用型调制解调器产品：
- 低频段：5、8、12、13、14、17、18、19、20、26、28、71和85
- 中频段：1、2、3、4、25、39、66和70

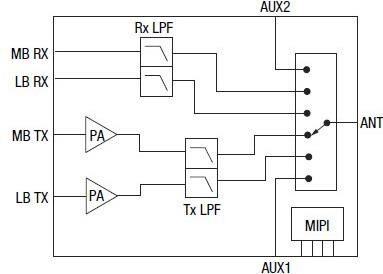

功能框图
