Skyworks Solutions Inc. SKY85329-11 WLAN射频前端模块
Skyworks Solutions Inc. SKY85329-11 WLAN射频前端模块提供完全匹配的功率放大器、功率检测器、低噪声放大器和单刀双掷开关。SKY85329-11是从收发器输出到天线和收发器输入的2.4 GHz WLAN射频解决方案。LNA提高了嵌入式解决方案的接收灵敏度，进而改善了覆盖范围，同时克服了用于移动应用的蜂窝滤波器的插入损耗。
特性
- 集成了高性能2.4GHz PA、带旁路的LNA和T/R开关
- 完全匹配的输入与输出
- 集成了旁路模式的LNA
- 集成了正斜率功率检测器
- 发射增益：32.5dB
- 接收增益：16.5dB
- 小巧的QFN（16引脚，2.5 mm x 2.5 mm）封装（MSL1，260°C，符合JEDEC J-STD-020）
应用
- 802.11n机顶盒、网络和个人计算机系统
- PC卡、PCMCIA卡、迷你卡和半高型迷你卡
- 支持WLAN的无线视频系统

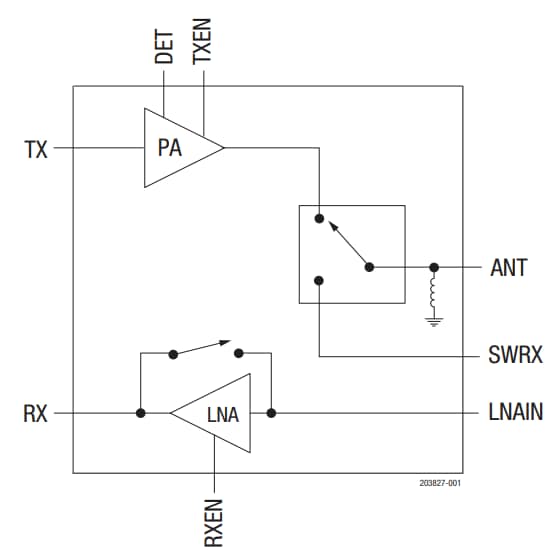

框图
发布日期: 2022-06-23
| 更新日期: 2022-08-02
