STMicroelectronics EVALST-3PHISOSD评估板
STMicroelectronics EVALST-3PHISOSD评估板采用完整的三相电流表，设有低成本分流电流传感器。该解决方案基于ISOSD61器件，ISOSD61是一款单通道、电隔离、二阶Σ-Δ调制器，通过分流电流传感器测量每个相位的电流。传感电路和PCB布局经过优化，可最大限度地提高信噪比，实现最佳精度。
STMicroelectronics ISOSD61通过微控制器同步的时钟（高达15MHz）输出电流Σ-Δ位流，并对信号进行过采样。该解决方案中嵌入的固件利用STM32F413RH的DFSDM滤波器，以可选的采样率将三个位流转换为24位电流数据。该固件还采用虚拟COM端口通信，可轻松访问内部参数，以读取数据并校准电路板。
特性
- 三个通道，可提供可抽取的电流样本
- 在具有shell命令的虚拟COM端口模式下，通过USB进行通信
- 可选采样频率和测量带宽
- 相间电流隔离为6kV，爬电距离和电气间隙为8mm

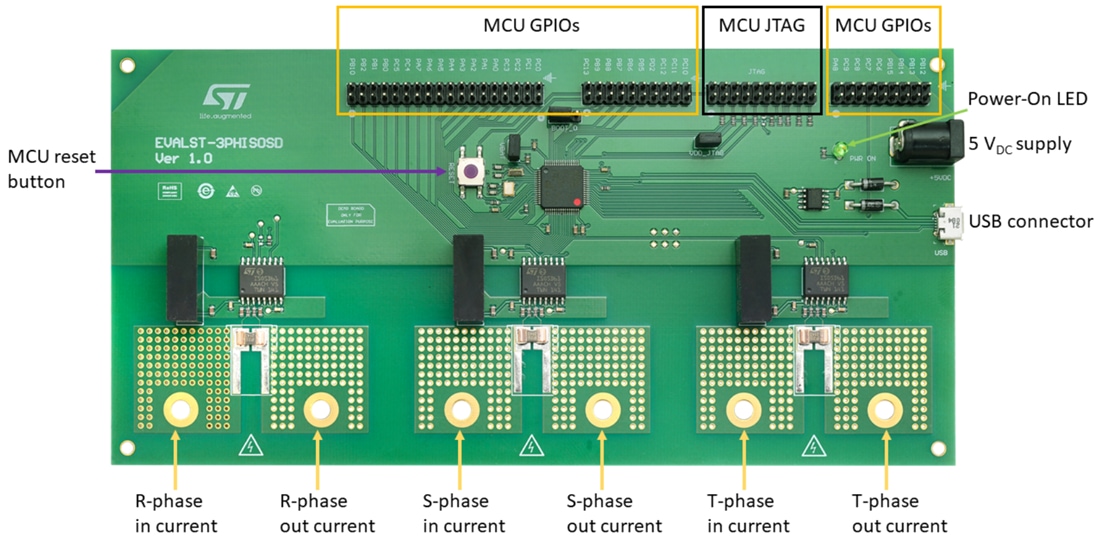

板功能描述
相关产品
STMicroelectronics ISOSD61 Σ-Δ调制器
基于嵌入式变压器耦合技术。
助您完成设计
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
