STMicroelectronics ESDA5WY车用单向ESD保护
STMicroelectronics ESDA5WY车用双路单向ESD保护是一款车用单向瞬态电压抑制器 (TVS)，设计用于恶劣环境。TVS可保护敏感电子产品免受因电气过应力 (EOS)、雷电浪涌和ESD造成的损坏或闩锁，而不会产生老化效应和性能漂移。
STMicro ESDA5WY ESD可以优势地替代MOV (金属氧化物压敏电阻）或MLV (多层压敏电阻）和齐纳二极管，这些二极管针对稳压进行了优化。ESDA5WY非常适合用于高可靠性和高品质系统。

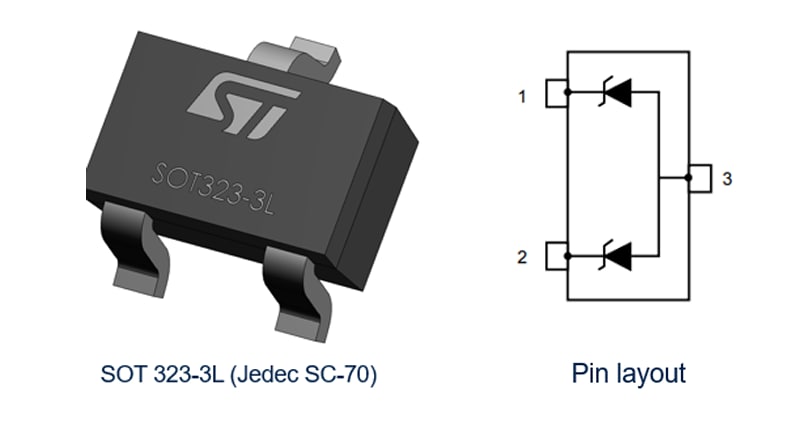

该器件采用小型SOT323-3L（Jedec SC-70）封装，占位面积为2.1mmx2.0mm，适合用于空间受限的应用。
特性
- 符合以下标准：
- J-STD-020 MSL 1级和UL94、VO
- IPC7531占位面积和在JEDEC注册的封装
- ISO 10605 – C = 150pF，R = 330Q
- ±30 kV (空气放电)
- ±25kV（接触放电）
- ISO 10605 – C = 330pF，R = 330Q
- ±30 kV (空气放电)
- ±20kV（接触放电）
- ISO 7637-3
- 脉冲3a（-150V时)）；脉冲3b（+150 V时）
- 脉冲2a (+/-85 V时）
- 符合 AEC-Q101
- 双线单向ESD和EOS保护
- VRM（IR < 50nA）时漏电流极低
- 峰值脉冲功率: 175W (8/20μs)
- ESD保护等级高达25kV
- 快速导通和低钳位电压
- 最高工作温度T j ：175°C
- SOT 323-3L封装
- ECOPACK2 RoHS指令兼容元件
应用
- 微控制器和集成电路：SBC、DSP）低速和电源线
- MOSFET栅极保护
- 开关和按钮
- 音频线路
- I2C、SPI通信总线
典型应用
