Taoglas GW IP67 Wi-Fi® 2.4/5.8/7.125GHz终端天线

Taoglas GW IP67 Wi-Fi® 2.4GHz/5.8GHz/7.125GHz终端天线为终端架设偶极天线，非常适合用于蓝牙® 、BLE、Zigbee® 、Wi-Fi 6/7以及无线LAN连接。该天线设计采用坚固的IP67防护等级外壳，可通过铰链式RP-SMA (M) 连接器架设在室内或户外。Taoglas GW IP67 Wi-Fi 2.4GHz/5.8GHz/7.125GHz终端天线采用全向辐射模式，在所有Wi-Fi频段均可提供高效率和高增益额定值。GW系列天线符合RoHS指令/REACH标准，非常适合用于智能家居、网关、路由器和互联农业应用。

特性

  • 工作频段：2.4GHz/5.8GHz/7.125GHz
  • 兼容Wi-Fi 6/7
  • 具备IP67防水和户外防护等级
  • 高效率
  • 铰链式RP-SMA (M) 连接器
  • 符合RoHS指令/REACH标准

应用

  • 智能家居
  • 途径
  • 路由器
  • 互联农业

规范

  • GW.23.A151
    • 工作频段：2.4GHz
    • IP67级外壳保护等级
    • 尺寸：8.9 mm x 21 mm
  • GW.29.A153
    • 2400 MHz至2500 MHz频率范围
    • 效率：83.5%（自由空间）
    • 平均增益：-0.78dB（自由空间）
    • 峰值增益：2.32dBi（自由空间）
  • GW.49.A153
    • 2.4GHz
      • 2400 MHz至2500 MHz频率范围
      • 效率：93%（自由空间）
      • 平均增益：-0.31dB（自由空间）
      • 峰值增益：2.58dBi（自由空间）
    • 5.8GHz
      • 频率范围：4900 MHz至5850MHZ
      • 效率：72.1%（自由空间）
      • 平均增益：-1.42dB（自由空间）
      • 峰值增益：3.8dBi（自由空间）
    • 7.125GHz
      • 5925 MHz至7125 MHz频率范围
      • 效率：58.2%（自由空间）
      • 平均增益：-1.83dB（自由空间）
      • 峰值增益：1.54dBi（自由空间）
  • GW.52.A153
    • 2.4GHz
      • 2400 MHz至2500 MHz频率范围
      • 效率：47.8%（自由空间）
      • 平均增益：-3.21dB（自由空间）
      • 峰值增益：2.93dBi（自由空间）
    • 5.8GHz
      • 频率范围：4900 MHz至5850MHZ
      • 效率：88%（自由空间）
      • 平均增益：-0.56dB（自由空间）
      • 峰值增益：4.53dBi（自由空间）
    • 7.125 GHz 的
      • 5925 MHz至7125 MHz频率范围
      • 效率：81.8%（自由空间）
      • 平均增益：-0.90dB（自由空间）
      • 峰值增益：5.53dBi（自由空间）
  • GW.53.A151
    • 工作频段：2.4GHz/5.8GHz
    • IP67级外壳保护等级
    • 尺寸：8.5 mm x 35.8 mm
  • 额定阻抗：50 Ω
  • 线性极化
  • 全向辐射模式
  • 工作温度范围：-40 °C至+85 °C

数据手册

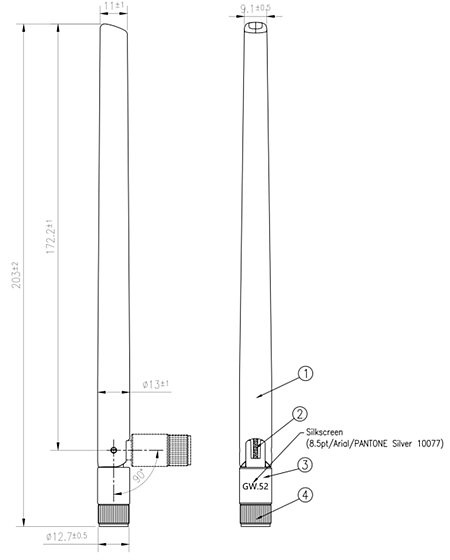

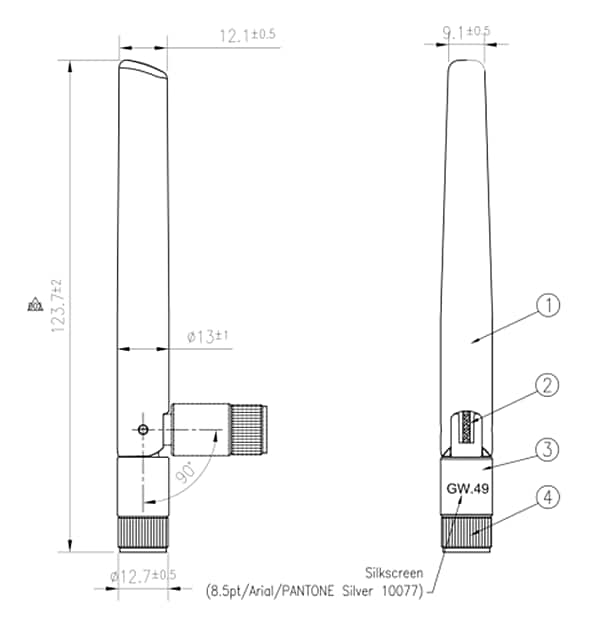

机械图

图表 - Taoglas GW IP67 Wi-Fi® 2.4/5.8/7.125GHz终端天线
图表 - Taoglas GW IP67 Wi-Fi® 2.4/5.8/7.125GHz终端天线
View Results ( 5 ) Page
物料编号 数据表 描述
GW.23.A151 GW.23.A151 数据表 天线 2.4GHz Monopole Antenna RP-SMA(M) Straight
GW.49.A153 GW.49.A153 数据表 天线 Waterproof 2.4/5-7.125GHz Dipole Antenna RP-SMA(M) Hinged 90 degree
GW.29.A153 GW.29.A153 数据表 天线 Waterproof 2.4GHz Dipole Antenna RP-SMA(M) Hinged 90 degree
GW.52.A153 GW.52.A153 数据表 天线 Waterproof 2.4/5-7.125GHz Long Dipole Antenna RP-SMA(M) Hinged 90 degree
GW.53.A151 GW.53.A151 数据表 天线 2.4/5.8GHz Dipole Antenna RP-SMA(M) Straight
发布日期: 2023-11-20 | 更新日期: 2024-12-10
