EPCOS / TDK MT40热熔断压敏电阻

EPCOS/TDK MT40 Thermofuse压敏电阻器具有200V至750V直流电压范围、150V至550V交流电压范围以及高达50kA峰值浪涌电流。MT Thermofuse系列设有常开微动开关，用于远程指示/监控电路。这些紧凑型EPCOS/TDK金属氧化物压敏电阻器非常适用于工业电源、逆变器、室外照明系统和电信系统。

特性

  • 紧凑型尺寸
  • 电压范围
    • 150VAC 至550VAC
    • 200VDC 至750VDC
  • 高达200kA的短路额定电流（SCCR），符合UL1449标准
  • 高峰值浪涌电流：高达50 kA
  • UL1449被认证为用于交流和直流应用的1CA型（文件编号: E321126）
  • 微动开关常开，用于远程指示/监控电路
  • 所有类型的PCB电极占位面积均相同
  • 符合RoHS标准
  • 构造
    • 带端接压敏电阻器，带热断开系统
    • 阻燃环氧树脂封装
    • 获得专利的包覆成型设计

应用

  • 逆变器
  • 工业电源
  • 室外照明系统
  • 电信系统
  • 浪涌保护器件（SPD）

规范

  • 气候类别：40/85/56，符合IEC 60068-1标准
  • 工作温度范围：-40 °C至+85 °C
  • 响应时间：<25>
  • UL94-V0（黑色）涂层材料
  • IP20防护等级
  • 电气强度：≥2500VAC
  • 应用高度：<>
  • 板载安装

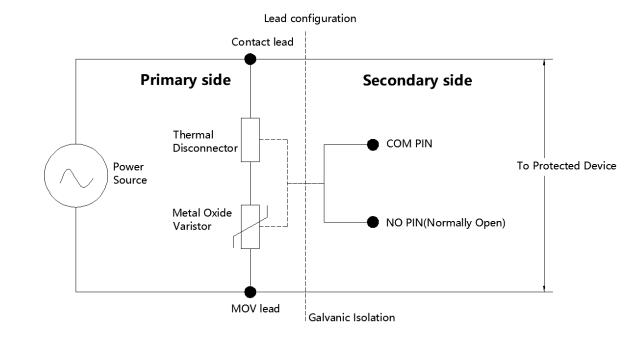

典型电路图

应用电路图 - EPCOS / TDK MT40热熔断压敏电阻

尺寸（mm）

机械图纸 - EPCOS / TDK MT40热熔断压敏电阻
