TDK ALC2012和ALC2012H共模滤波器
TDK ALC2012和ALC2012H共模滤波器是用于以太网应用的小尺寸绕线式片式共模滤波器。该滤波器具有抑制差模阻抗范围，这意味着对高速信号几乎没有影响。ALC2012系列非常适用于高速和通用差分信号线。ALC2012H系列适用于超高速差分信号线。TDK ALC2012和ALC2012H共模滤波器符合RoHS标准，工作温度范围为-40°C至+85°C。
特性
- 小尺寸绕线型片式共模滤波器
- 抑制差分模式阻抗
- 对高速信号几乎没有任何影响
- 以太网应用
- 工作温度范围：-40 °C至+85 °C
规范
- ALC2012
- 典型共模阻抗：90Ω至360Ω（100MHz时）
- 最大直流电阻：0.19Ω至0.5Ω
- 绝缘电阻：10MΩ（最小值）
- 最大额定电流：220mA至400mA
- 最大额定电压：50V
- ALC2012H
- 典型共模阻抗：90Ω至380Ω（100MHz时）
- 最大直流电阻：0.3Ω至0.5Ω
- 绝缘电阻：10MΩ（最小值）
- 典型截止频率：5GHz
- 典型特性阻抗额定值：100Ω
- 最大额定电流：300mA
- 最大额定电压：20V
数据手册

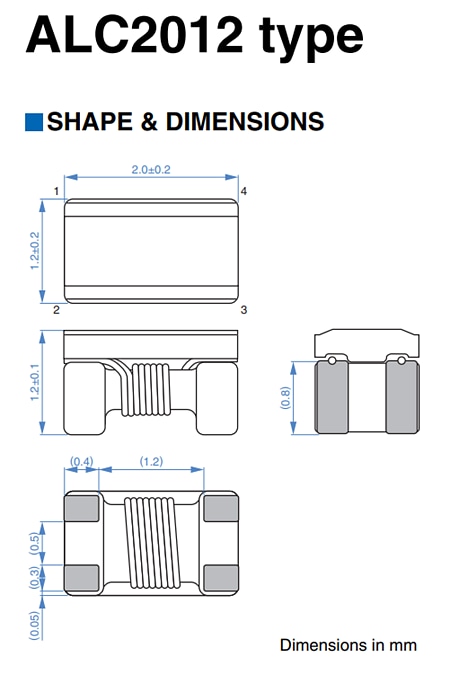

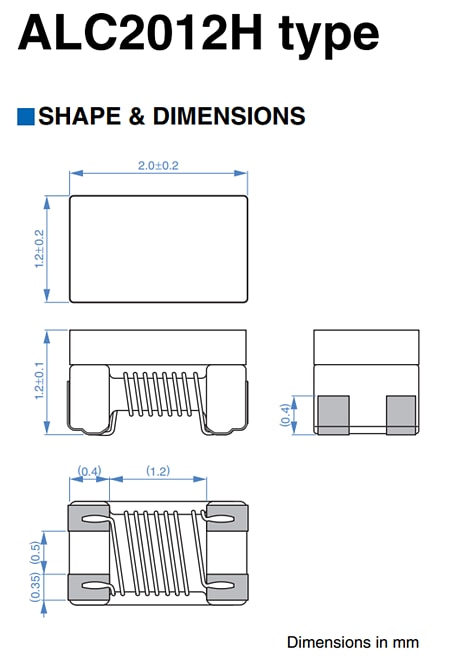

外形尺寸

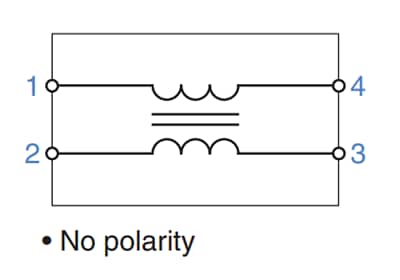

应用电路图
