TDK AMT45S脉冲变压器
TDK AMT45S脉冲变压器设计用于电动汽车（xEV）充电应用中的电力线通信（PLC）电路。该变压器适用于联合充电系统（CCS）和北美充电标准（NACS）基础设施。CCS和NACS均在充电过程中使用PLC进行控制通信。TDK AMT45S脉冲变压器比传统产品具有更高的生产效率，而自动化绕线技术可实现小型化和更高的质量稳定性。 AMT45S的尺寸为4.7mmx3.4mmx3mm（长x宽x高），工作温度范围为-40°C至+125°C。
特性
- 设计用于xEV充电应用中的电力线通信（PLC）电路
- 采用金属端子和激光焊接的专有制造工艺，可实现低插入损耗和高可靠性。
- 自动化绕线技术
- 大幅度微型化
- 质量稳定性得到改善
- 与传统产品相比，生产效率更高
规范
- 尺寸：4.7 mm x 3.4 mm x 3 mm（长 x 宽 x 高）
- 最大体积（约）：48mm3
- 最小电感：15μH
- 最大直流电阻：1 Ω
- 工作温度范围：-40 °C至+125 °C
- 符合 AEC-Q200

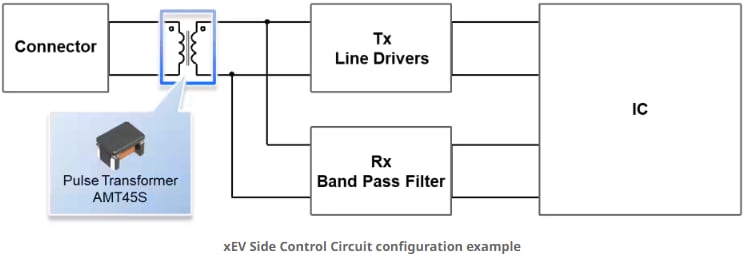

配置示例
尺寸和占位面积
应用笔记
发布日期: 2026-02-09
| 更新日期: 2026-02-16
