TDK EV1525-0800-25A/-50A µPOL评估板

TDK EV1525-0800-25A/-50A µPOL评估板是进行FS1525可堆叠µPOL稳压器开发的理想选择。FS1525是一款易于使用、完全集成且高效的微型负载点（µPOL）稳压器，集成电感器与数字电源系统管理。TDK的EV1525-0800-25A/-50A µPOL评估板从12V输入电压 (PVIN) 为0A至25A负载 (EV1525-0800-25A) 或0A至50A负载 (EV1525-0800-50A) 产生0.8V输出电压 (VOUT)。

特性

  • 输入电压 (PVIN)：+12V
  • 输出电压 (VOUT)：+0.8V
  • 输出负载 (IO)：0A至25A (EV1525-0800-25A)/0A至50A (EV1525-0800-50A)
  • 切换频率 (FSW)：625kHz
  • 输出电容 (CO)：14x 47µF (MLCC)、12x 100µF (MLCC)、2x 470µF SP-Cap
  • 输入电容 (CIN)：8x 22µF (MLCC)
  • 尺寸（宽x长x高）：110mmx110mmx1.6mm

应用

  • 电信和网络
  • 计算外围电压调节
  • 数据中心
  • 存储器
  • 工业
  • 分布式负载点 (PoL) 电源架构

数据手册

布局

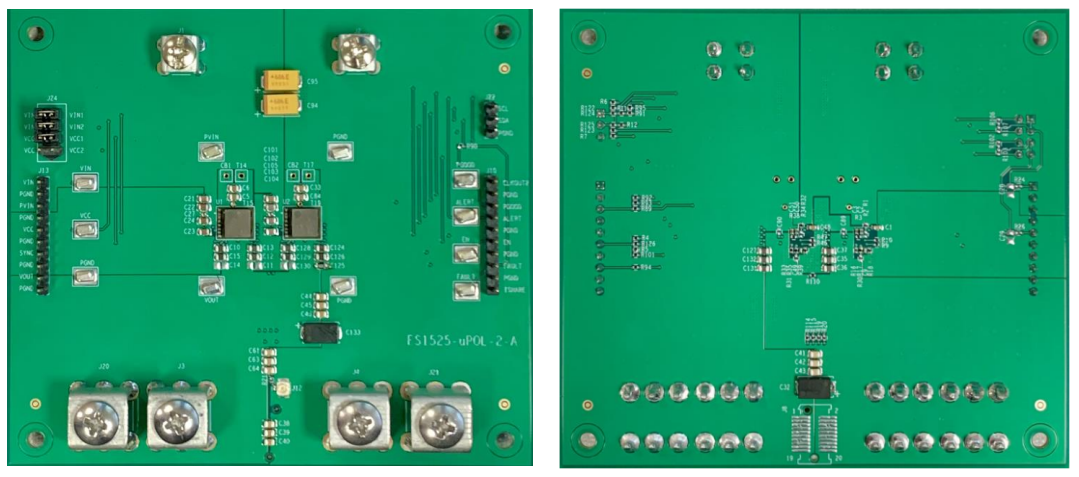

TDK EV1525-0800-25A/-50A µPOL评估板

相关稳压器

TDK FS1525 25A可堆叠µPOL稳压器

易于使用，全集成，高效能，并具有片上PWM控制器。

Learn More关于TDK FS1525 25A可堆叠µPOL稳压器 View Products与TDK FS1525 25A可堆叠µPOL稳压器相关

板

TDK μPOL™评估板

评估 μPOL产品，提供一个4层PCB，由FR4玻璃增强环氧树脂层压材料制成。

Learn More关于TDK μPOL™评估板 View Products与TDK μPOL™评估板相关
