TDK InvenSense ICU-30201超声波飞行时间距离传感器
TDK InvenSense ICU-30201超声波飞行时间距离传感器是一套高性能、超紧凑型解决方案，设计用于超远距离应用。TDK InvenSense ICU-30201测距范围为30cm至9.5m，精度为毫米级，不受照明条件或目标透明度影响。该传感器具有最大180° 的可定制的视场，支持多对象检测，工作具有超低功耗，延长了电池寿命。该传感器在微型、可回流焊的封装中集成了53kHz压电微加工超声波换能器 (PMUT) 和第二代超低功耗片上系统 (SoC)。ICU-30201非常适合用于智能家居、楼宇自动化、机器人和障碍物躲避，用在各种环境中增强情景感知和可靠性。
特性
- 快速、准确测距
- 40MHz集成CPU支持片上算法，包括测距、人体存在和唤醒方式等算法
- 工作距离：30cm至9.5m
- 最远7m人体存在检测
- 可编程模式，优化用于长距离或短距离传感应用
- 最大180°的可定制的视场 (FoV)
- 多目标检测
- 从全阳光到全黑暗，在任何照明条件下工作
- 对物体颜色不敏感，检测光学透明表面（玻璃、透明塑料等）
- 低供电电流
- 每秒测量一次（最大9m距离）为30µA
- 每秒测量11次（最大9m距离）为243µA
- 易于集成
- 单个底部端口用于接收和发射
- 1.8V或3.3V I/O电压
- 低功耗1.8V内核工作电压
- 13MHz SPI接口支持以全测量速率输出基带数据流
- 可选32kHz参考时钟输入
- 两个可编程开漏I/O用于触发传感器或唤醒主机
- 平台无关的软件驱动程序可实现交钥匙测距
- 微型集成封装：
- 5.17mm x 2.68mm x 0.9mm、13引脚LGA
- 兼容标准SMD回流焊
- 工作温度范围：-40 °C至+85 °C
应用
- 智能家居、智能楼宇和节能
- 智能照明
- 家用电器
- 室内安防摄像头
- 存在检测（液晶电视、笔记本电脑）
- 智能扬声器和会议室设备
- 具有唤醒功能的智能门锁
规范
- 模拟/数字电源范围：1.89V至1.71V
- I/O电源范围：1.71V至3.63V
- 工作频率范围：45 kHz至60 kHz
- 可配置的视场：最大180°
- 最大闭锁电流：±100mA
- 最大连续输入电流：±20mA（任意引脚）
- 典型电流消耗范围：17μA至395μA
- 空闲电流：18 μA（最大值），9 μA（典型值）
- 典型编程时间：5ms
- 输入电容：<10 pF
- 静电放电 (ESD) 额定值
- ±2kV人体模型 (HBM)
- ±500V充电设备模型 (CDM)
- 工作温度范围：-40 °C至+85 °C
- 最高回流焊温度：+260°C
引脚分配和描述

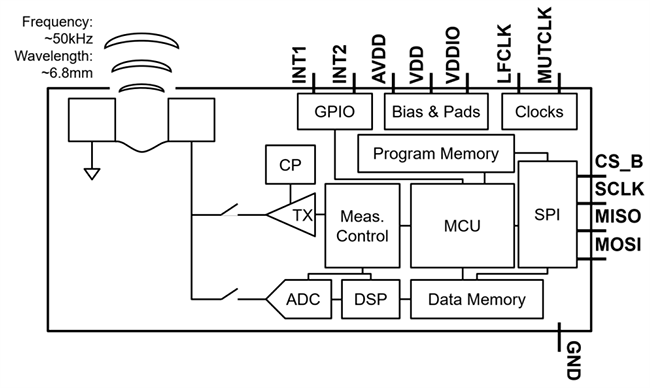

简化框图

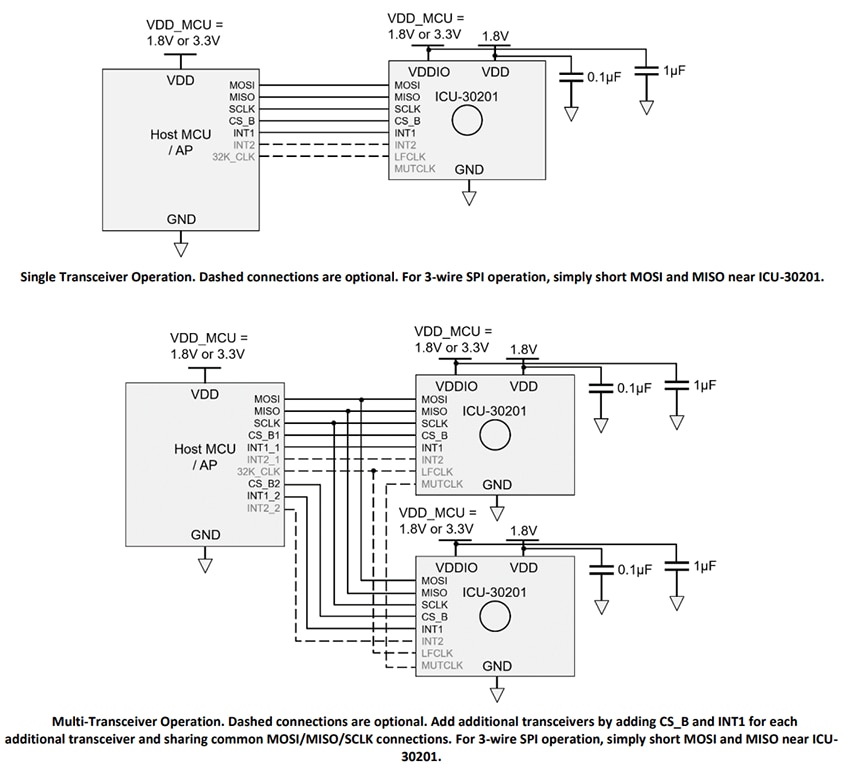

典型工作电路
尺寸
