TDK TCM0906C薄膜共模滤波器
TDK TCM0906C 薄膜 共模 滤波器 是与 MIPI C-PHY 接口 兼容的 三线 滤波器，该接口是用于相机或 显示器的 接口 。这些滤波器确保共模阻抗，并为每条线提供平衡的信号传输特性，同时具有很高的噪声抑制效果。TCM0906C滤波器在-25°C至85°C（包括自热）温度范围内运行。这些滤波器不含铅和卤素，符合RoHS标准。典型应用包括智能手机和平板电脑等移动设备中的高速差分传输线（MIPI C-PHY）的抗噪测量。
特性
- 兼容MIPI C-PHY，用作移动终端上安装的摄像头或显示器接口
- 通过确保共模阻抗，每条线的信号传输特性得到平衡，同时对高速传输信号的影响很小，具有很高的噪声抑制效果
- 0906（0.875mmx0.650mmx0.300mm，尺寸容差±0.05mm），三线式小型薄膜共模滤波器
- 工作温度范围（包括自热）：-25°C至85°C
应用
- 高速差分传输线的抗噪声测量：
- 智能手机
- 平板终端

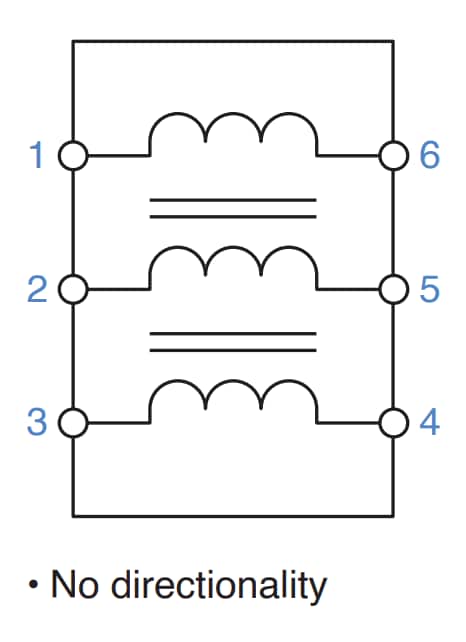

电路图

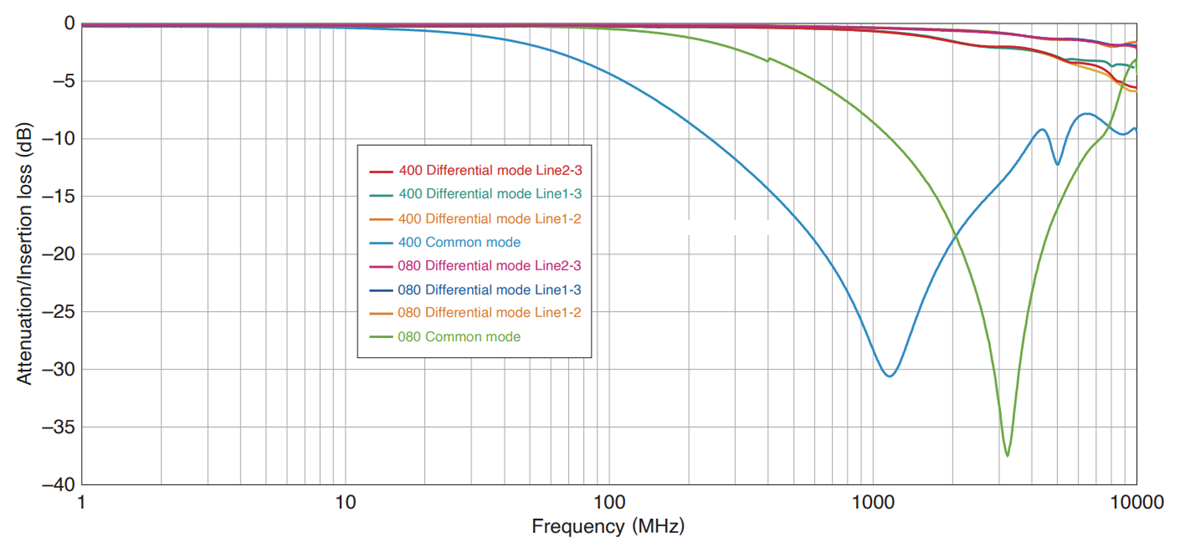

插入损耗与频率特性

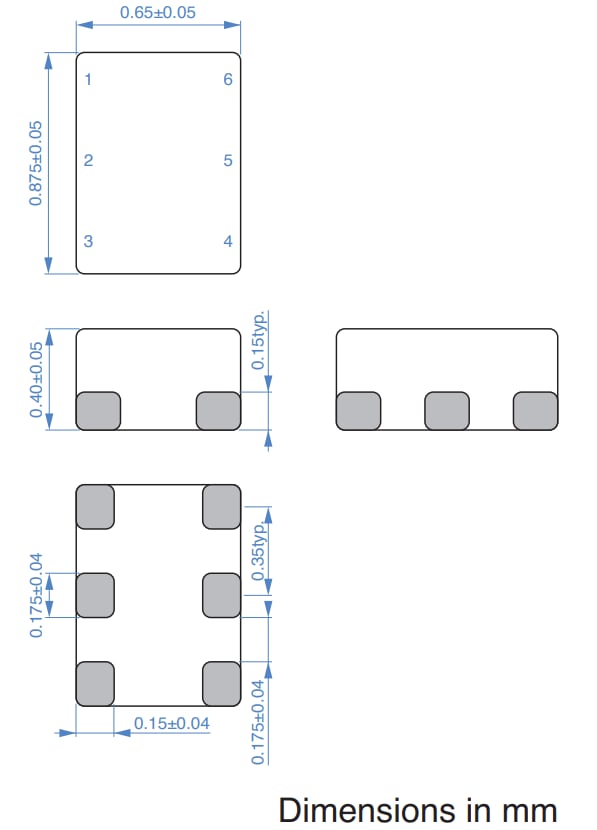

尺寸
