TDK VLS-EX-D车用电感器
TDK VLS-EX-D车用电感器设计用于汽车电源电路，支持高达150°C的温度。该磁屏蔽型绕线电感器采用TDK的金属磁性材料实现磁屏蔽功能，具有出色的DC叠加特性和高额定电流。该模块适合高密度安装，通过线路和端子焊接的线路连接结构实现高可靠性。TDK VLS-EX-D车用电感器提供4.7µH ±20%电感、100kHz测量频率、0.040Ω ±20% DC电阻以及3.3A最大额定电流。理想应用包括同轴供电 (PoC)、高级辅助驾驶系统 (ADAS)、大灯、安全气囊、电子控制单元 (ECU) 和电动助力转向 (EPS)。
特性
- 用于电源电路的磁屏蔽型绕线电感器。
- 支持高达150°C温度，适用于汽车机舱电源电路应用
- 通过使用TDK的金属磁性材料实现磁屏蔽功能，实现出色的直流叠加特性和高额定电流
- 符合汽车应用类AEC-Q200 Rev D标准
- 通过采用线路和端子焊接的线路连接结构实现高可靠性
- 铁氧体磁芯形状针对较大电流和较低Rdc进行了优化
- 适合高密度安装
- 无卤、无铅
- 符合RoHS指令和REACH标准
应用
- 汽车电源电路
- PoC
- ADAS
- EPS
- 大灯
- 安全气囊
- ECU
规范
- 工作温度范围：-40°C至+150°C（包括自升温）
- 电感：4.7µH ±20%
- DC电阻：0.040Ω±20%
- 测量频率：100kHz
- 最大额定电流 (ISAT)：3.3A
- 尺寸（长 × 宽 × 高）：5.3mm × 5mm × 3mm

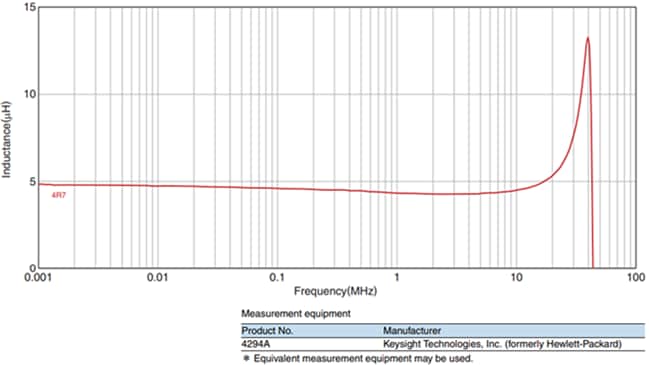

L频率特性
