TE Connectivity / Linx Technologies ANT-5GW-FPC-LH柔性蜂窝Sub-6 5G天线
TE Connectivity/Linx Technologies ANT-5GW-FPC-LH柔性嵌入式蜂窝Sub-6 5G天线是独立于接地层的偶极内部/嵌入式天线解决方案，占位面积为120mm x 20mm，最大高度为0.1mm。这些背胶柔性印刷电路 (FPC) 天线设计用于5G新无线电、LTE和蜂窝物联网（LTE-M、 NB-IoT）应用。背胶设计使得这些天线可轻松安装在射频透明外壳中，从而实现环境密封，保护天线免受损坏。通过MHF1/U.FL型插头（母头插座）或MHF4型插头（母头插座）连接器中端接的同轴电缆连接至无线电。TE Connectivity/Linx Technologies ANT-5GW-FPC-LH柔性嵌入式蜂窝Sub-6 5G天线具有全向辐射模式，工作温度范围为-40°C至+85°C。
特性
- 120mm x 20mm占位面积，最大高度为0.1mm
- MHF1/U.FL-type插头或MHF4端接插头
- 617MHz至5000MHz的宽带宽
- 617MHz至698MHz频率范围内的性能
- ≤1.9的电压驻波比（VSWR）
- 峰值增益：5dBi
- 76%的效率
- 3300MHz至4200MHz频率范围内的性能
- ≤1.7 VSWR
- 峰值增益：6.2dBi
- 78%的效率
- 全向辐射模式
- 粘合安装
- 工作温度范围：-40°C至+85°C
应用
- 全球5G/4G/3G/2G
- 物联网 (IoT) 设备
- 家庭和商业网络
- 蜂窝物联网
- LTE-M（Cat-M1）
- NB-IoT
视频

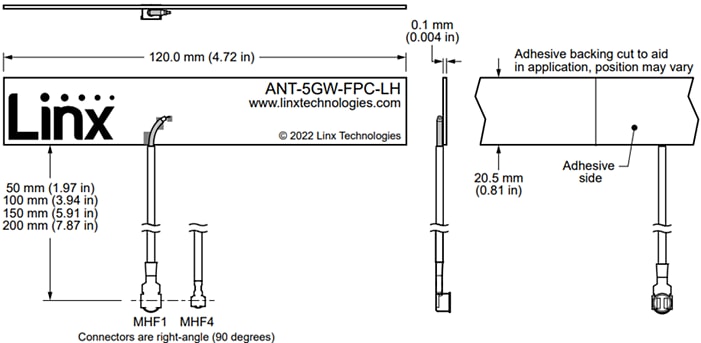

外形尺寸

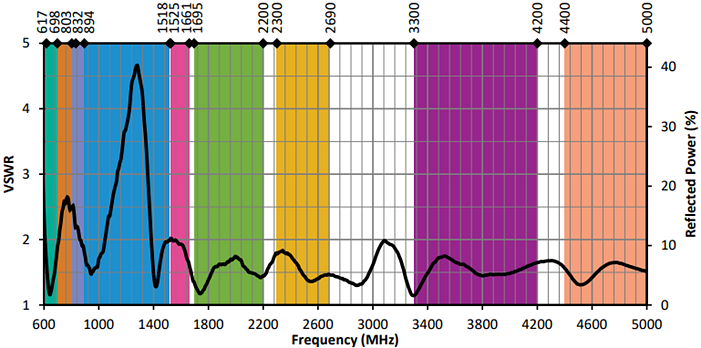

VSWR最大值
发布日期: 2022-12-21
| 更新日期: 2023-07-24
