TE Connectivity / Measurement Specialties 830M1三轴状态监测加速度计
TE Connectivity 830M1三轴状态监测加速度计是一款低成本、板安装式加速度计，专为嵌入式状态监测与预防性维护应用而设计。这些压电 (PE) 加速度计的范围为 ±25g至 ±2000g，在所有三个轴上均具有高达 >15kHz的平坦频率响应。830M1加速度计在剪切模式下具有三个独立且稳定的压电陶瓷晶体，具有低功耗电子元件，采用完全密封的LCC封装。Measurement Specialties 830M1三轴状态监测加速度计设计用于机器健康监测并符合相关标准，与MEMS器件相比，具有出色的分辨率、动态监测范围和带宽。如果目标应用需要振动和温度传感器信号，则LCC封装内包含一个RTD温度传感器。
特性
- 具有出色的分辨率和早期检测功能，测量质量更高，可改进预测性维护
- 采用高度稳定的压电传感晶体技术，可确保长期稳定性和最小长期漂移
- 高度可靠的传感器，适用于状态监测，确保在恶劣环境下提供保护
- 采用完全密封的LCC（无引线芯片载体）封装，易于安装
- 包括一个Ni1000镍薄膜RTD温度传感器，用于单个封装的组合式感测
- 可安装到电路板，进行可回流焊
- 低成本，超值
- PCB占位小
- 符合RoHS指令
应用
- 机器运行情况监测
- 预测性维护装置
- 嵌入式振动监测
- 冲击和震动监测
- 数据记录仪
- 轴承装置
- 安全监控
规范
- 动态范围：±25g至±200g
- 带宽：15000Hz
- 放大信号输出：±1.25 V
- 激励电压范围：3.3VDC 至5.5VDC
- 工作和储存温度范围：-40°C至+125°C
- 最大电源电压：1.5V至5.5V
- 最大震动限制：5000g（任何轴）
- 最大静电放电 (ESD)：-2kV至+2kV
- 平均供电电流：200µA
- 输出阻抗：100Ω
- 预热时间：1秒
- 环境湿度范围：0至100%
- IP68防护等级，气密封装
- 重量：3.3g

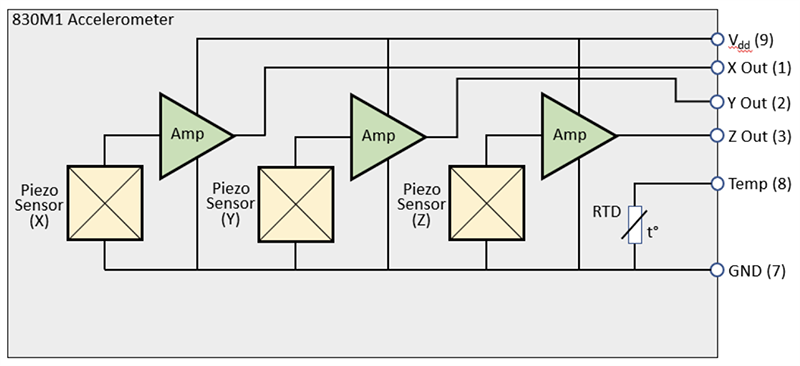

框图
视频
信息图
