TE Connectivity AMPFOIL ULTRA连接器
TE Connectivity AMPFOIL ULTRA 连接器专门为柔性扁平电缆 (FFC)及柔性电路板 (FPC) 的应用场景而研发设计。该款连接器采用创新的插头设计，支持两片箔片并行安装，可显著提升单位面积内信号密度。AMPFOIL ULTRA 连接器采用1mm箔片间距设计，其PCB焊盘布局间距为0.5mm，从而显著降低了电路板占位空间。这款连接器采用正向锁定机构，可保障连接牢固性，有效防止因任意方向意外拉力所导致的连接脱落或松动。AMPFOIL ULTRA连接器的插头采用渐进下沉式表面设计，在需要插拔时操作更为便捷。该款连接器符合LV 214标准中关于振动性能的严苛要求，达到Severity 2等级。AMPFOIL ULTRA连接器通过USCAR-2 标准认证，证实该款连接器在长期恶劣环境条件下仍可稳定维持其出色的电气与机械性能。典型应用场景涵盖电池能量存储系统 (Battery Energy Storage System，BESS)、 电芯到系统一体化集成 (Cell to System，CTS)以及电池管理系统 (Battery Management System，BMS)。
The AMPFOIL ULTRA connectors comply with the USCAR-2 standard, which confirms the connector’s ability to maintain its electrical and mechanical performance even under prolonged, demanding conditions. Typical applications include Battery Energy Storage Systems (BESS), battery cell to system, and Battery Management System (BMS).
特性
- 微型尺寸
- 可靠的连接与正向闩锁机制
- 插头组装操作简便，无需借助任何辅助工具
- 出色的抗振动和抗老化性能
应用
- 电池能量存储系统 (BESS)
- 电芯到系统一体化集成
- 电池管理系统 (BMS)
- 汽车：电动动力总成与照明系统
规范
- 1 mm 脚距
- 最大额定电压：29.6VAC
- 1 A 的最大额定电流
- 最大触点电阻：30mΩ
- 耐压值：500VAC
- 工作温度范围：-40 °C至125 °C
- 铜合金触点
- 插配区域带镀金层
- UL94V‑0高温热塑性黑色塑料外壳
- 铜合金固定销

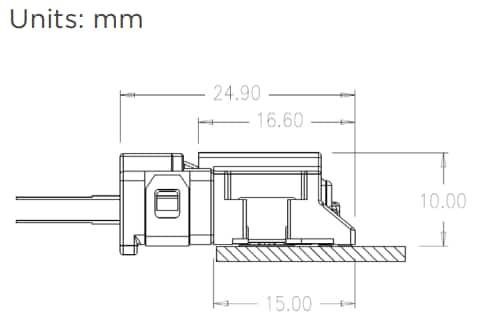

配接尺寸
