TE Connectivity Wi-Fi® 6E/7三频段V-Pol全向天线

TE Connectivity (TE) 的Wi-Fi® 6E/7三频段V-Pol 全向天线在三频段全向阵列中发挥功能，非常适合各种Wi-Fi 应用。天线具有高性能波束图案，具有全向方位角波束宽度。天线适用于直立或倒置方向，并可利用所提供的五金件进行吸顶式安装，或安装在I 型梁或杆/桅杆上。TE Wi-Fi 6E/7三频段V-Pol全向天线的工作频段为 2.4GHz至2.5GHz、4.9GHz至6GHz和6GHz至7.125GHz。这些天线符合RoHS指令，并通过CE/UKCA认证。这些天线非常适合WLAN、Wi-Fi 7 (802.11be)、Wi-Fi 6E (802.11ax)、Wi-Fi 6 (802.11ax)、Wi-Fi (802.11ac)、Wi-Fi 4 (802.11n)、802.11b/g 、自动化、控制以及室内和室外应用。

特性

  • 三频段覆盖
    • Wi-Fi
    • Wi-Fi 6
    • Wi-Fi 6E
    • Wi-Fi 7
  • 可安装在天花板、I型梁或杆/桅杆上，并配有安装硬件
  • 高性能波束模式
  • 适用于垂直和/或反向方向
    • 直立（室内和室外使用）
    • 反向（仅限室内使用）
  • 符合RoHS指令
  • 通过CE和UKCA认证

应用

  • Wi-Fi
    • Wi-Fi 7 (802.11be)
    • Wi-Fi 6E (802.11ax)
    • Wi-Fi 6 (802.11ax)
    • Wi-Fi 5 (802.11ac)
    • Wi-Fi 4 (802.11n)
    • 802.11b/g
  • WLAN
  • 自动化
  • 控制
  • 室内/室外应用

规范

  • 三带宽范围：2.4GHz至2.5GHz、4.9GHz至6GHz和6GHz至7.125GHz
  • 工作频率范围：2400MHz至2500MHz（2.4GHz至2.5GHz）
  • 工作频率范围：4900MHz至6000MHz（4.9GHz至6GHz）
  • 工作频率范围：6000MHz至7125MHz（6GHz至7.125GHz）
  • 平均VSWR：<>
  • 最大峰值增益范围：3dBi至6dBi
  • 平均总效率：68%至57%
  • 平均3dB波束宽度：50°至20°
  • 最大输入功率：2W
  • 线性和垂直极化
  • 360°全向方位波束宽度
  • 额定阻抗：50Ω
  • 尺寸：245.7mm x 28.6mm
  • 重量：120g
  • 工作和储存温度范围：-40°C至+70°C

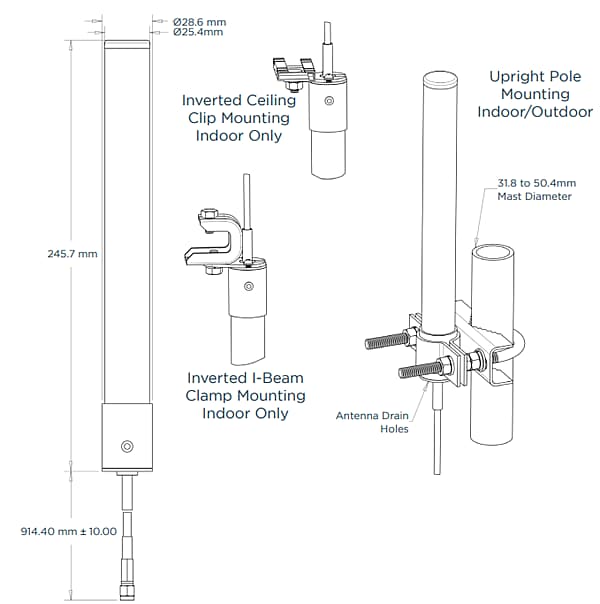

机械图纸

机械图纸 - TE Connectivity Wi-Fi® 6E/7三频段V-Pol全向天线
