TE Connectivity / Linx Technologies L000500/01-01单频带单极LTE/5G天线

TE Connectivity (TE) Linx Technologies L000500/01-01单频带单极LTE/5G天线采用紧凑型螺旋天线，适用于嵌入式LTE/5G应用。该天线的工作频率范围为450MHz至467.5MHz，设有圆顶或裸露元件选项。该系列提供耐用、灵活的主轴，优于类似的多频段解决方案，可抑制不必要频率的 信号。TE Linx Technologies L000500/01-01单频带单极LTE/5G天线非常适合用于LTE/5G NR频段72和73、手持式设备、物联网 (IoT) 和其他耐候性应用。

特性

  • 优于类似的多频段解决方案
  • 圆顶或裸露元件选项
  • 耐用、灵活的主轴
  • 宽带宽

应用

  • LTE/5G NR频段72和73
  • 手持式设备
  • IoT设备
  • 耐候性应用

规范

  • 450 MHz至467.5 MHz频率范围
  • <2.2:1至<2.3:1最大VSWR
  • 峰值增益范围：-1.1dBi至-0.2dBi
  • 平均增益范围：-5.7dBi至-4.2dBi
  • 最大额定功率：5W
  • 波长：1/4波
  • 阻抗：50 Ω
  • 效率
    • 450 MHz 时为 27%
    • 460 MHz 时为 28%
    • 467.5 MHz 时为 24%
  • 线性极化
  • 全向辐射
  • 工作温度范围：-20 °C至+65 °C

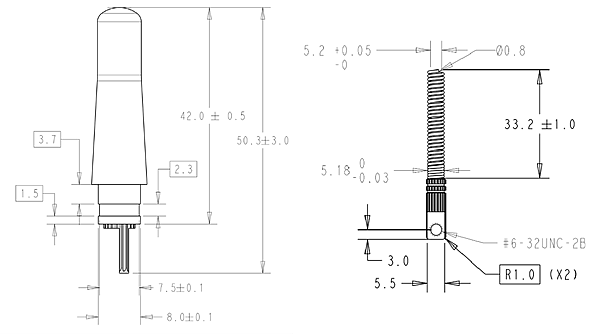

尺寸（mm）

图表 - TE Connectivity / Linx Technologies L000500/01-01单频带单极LTE/5G天线
