TE Connectivity LUMAWISE ZxL LED灯座
TE Connectivity (TE) LUMAWISE ZxL LED灯座为板载芯片 (CoB) LED阵列提供无焊连接，设计用于开发符合Zhaga标准的模块。这些LED灯座属于Z型LED灯座系列，具有卡入式LED保持功能，可在组装过程中固定LED。这些左心室 LED灯座有1.35 mm x 13.5 mm、12 mm x 15 mm、20 mm x 24 mm、19 mm x 19 mm和28 mm x 28 mm LED板尺寸可供选择。TE LUMAWISE ZxL LED灯座用于聚光灯、轨道灯、内嵌筒灯、高棚灯、改型灯和壁灯等应用。
特性
- 电线和电缆的插入式端接方法
- 镀金触点插配部位
- 卡入式LED保持

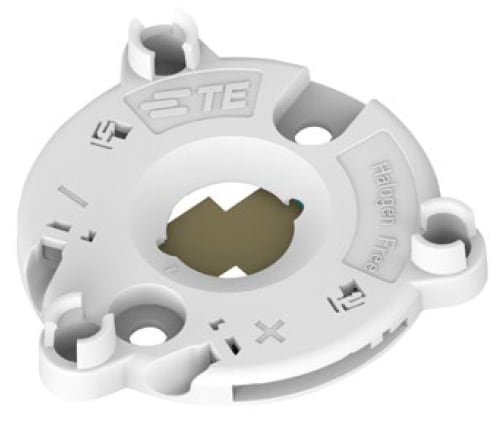

- Z35L设计用于连接LEDiL ELISE-50
- Z45L设计用于连接LEDiL ELISE-70
- 西门子Z50L设计用于连接LEDiL ELISE-110
应用
- 聚光灯
- 活动式投射灯照明
- 内嵌筒灯
- 高顶灯
- 改型灯
- 壁灯
规范
- 工作温度范围：-40 °C至105 °C
- 工作电压 (VDC)：60V
- 最大触点额定电流：3A
- COB基板厚度：1mm

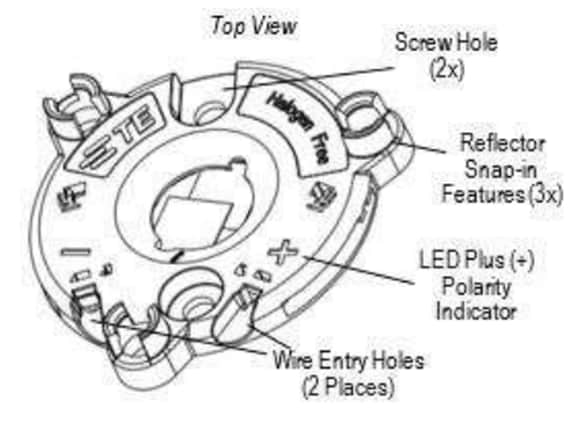

Z35L LED灯座标注

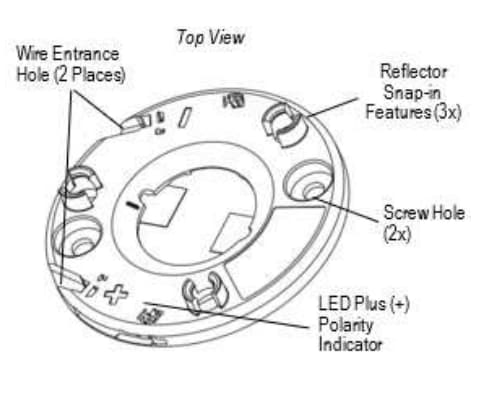

Z45L LED灯座标注

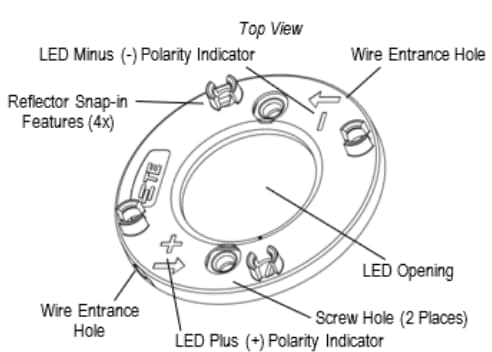

Z50L LED灯座标注
View Results ( 6 ) Page
| 物料编号 | 数据表 | 用于 | 直径 | 长度 | 宽度 | 标准包装数量 |
|---|---|---|---|---|---|---|
| 4-2213480-1 |  |
Lumawise Z50 | 28 mm | 28 mm | 28 mm | 10 |
| 4-2213678-3 | |
Lumawise Z35 | 15 mm | 12 mm | 15 mm | 24 |
| 4-2325807-3 | |
Lumawise Z45 | 19 mm | 19 mm | 19 mm | 20 |
| 4-2325807-2 | |
Lumawise Z45 | 19 mm | 19 mm | 19 mm | 20 |
| 4-2213678-5 | |
Lumawise Z35 | 13.5 mm | 13.5 mm | 13.5 mm | 24 |
| 4-2325811-2 | |
Lumawise Z45 | 24 mm | 20 mm | 24 mm | 20 |
发布日期: 2020-03-13
| 更新日期: 2024-10-11
