TE Connectivity VOLINSU EV双壁热缩管
TE Connectivity (TE) VOLINSU EV双壁 (EVDW) 热缩管设计目的是对高压导电元器件及电缆进行绝缘和保护，以确保运行可靠性。 此系列热缩管采用阻燃材料制成，具有出色的绝缘和电气特性，可用于简单或复杂的造型。EVDW热缩管采用橙色（RAL-2003颜色）来满足EV视觉要求，收缩率为3:1。 此系列热缩管具有高介电强度，在磨损、热老化和浸水后可耐受高可靠性的恶劣环境测试。 其电气和机械性能在+158 °C下保持168小时（根据ASTM D2671）不受影响，确保良好的热稳定性。 TE VOLINSU EV双壁热缩管提供多种尺寸规格，与电动汽车 (EV) 动力传动系统中使用的电缆和元器件尺寸兼容。
特性
- 采用橙色进行高压识别，用于对高压电路进行EV视觉识别
- 出色的介电强度，适用于高压环境下的电气绝缘，且壁更薄
- 在高温环境中经久耐用，有助于防止所覆盖的元器件过早发生故障
- 阻燃，不传播燃烧，符合UL 224 VW-1:E85381标准规定（TE内部测试）
- 具有广泛的尺寸范围、3:1热缩率以及良好的灵活性，可加快组装速度
- 大尺寸可为最大120mm2 的线径提供保护
应用
- 汽车
- 工业和商业运输
- 充电插孔
- 电动控制单元
- 电动驱动系统
- 充电站线束
规范
- 辐照聚烯烃护套
- 热塑性粘合剂内层材料
- 收缩率：3:1
- 最低完全恢复温度：+110°C
- +130 °C 完全恢复温度
- 连续工作温度范围：-40°C至+105°C（护套-40°C至+125°C）
- 额定电压：1000V
视频

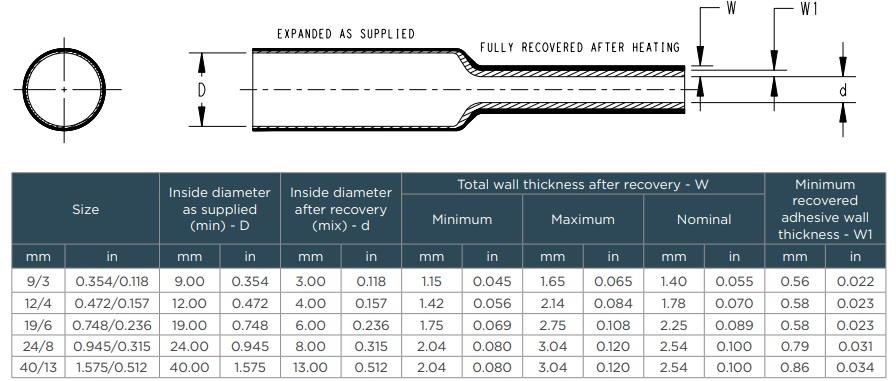

尺寸
相关管路
TE Connectivity / Raychem EV单壁热缩管
由具有优异电气性能的阻燃材料制成。
相关应用
TE Connectivity 电池管理系统
紧凑且灵活的连接器系统、电缆、管材和密封垫用于移动出行应用。
发布日期: 2024-01-10
| 更新日期: 2025-07-28
