Texas Instruments ADC12DJ4000RF单/双通道ADC
Texas Instruments ADC12DJ4000RF单/双通道模数转换器 (ADC) 是一款射频采样、千兆采样ADC可以直接对输入频率（直流至10GHz以上）进行采样。ADC12DJ4000RF可配置为双通道、4GSPS ADC或单通道、8GSPS ADC。支持高达10GHz的实用输入频率频率范围，可对频率捷变系统的L、S、C和X频带进行直接射频采样。
Texas Instruments ADC12DJ4000RF采用高速JESD204C输出接口，具有16个串行通道，支持高达17.16Gbps线路速率。JESD204C子类1支持确定性延迟和多器件同步。JESD204C接口可配置为交换线路速率和通道数。支持8b/10b和64b/66b数据编码方案。64b/66b编码支持正向纠错 (FEC) 功能，可改进误码率。该接口向后兼容JESD204B接收器。
无噪声孔径延迟调节和SYSREF窗口等创新的同步特性，简化了多通道应用的系统设计。可选数字降频转换器 (DDC) 可用于为基带提供数字转换，降低接口速率。可编程FIR滤波器支持片上均衡。
特性
- ADC内核
- 12位分辨率
- 高达8GSPS（单通道模式）
- 高达4GSPS（双通道模式）
- 性能规格
- 噪底（-20dBFS，VFS =1VPP-DIFF）
- 双通道模式 (–152.3dBFS/Hz)
- 单通道模式 (–155.0dBFS/Hz)
- 8.8位ENOB（双通道，FIN=2.4GHz）
- 噪底（-20dBFS，VFS =1VPP-DIFF）
- VCMI 为0V的缓冲模拟输入
- 模拟输入带宽 (-3dB)：8GHz
- 可用输入频率范围：>10GHz
- PP 满量程输入电压（VFS，默认）：0.8V
- 无噪声孔径延迟 (tAD) 调整
- 精密采样控制（19fs步进）
- 简化同步和交叉
- 温度和电压不变延迟
- 简便易用的同步特性
- 自动SYSREF定时校准
- 样品标记时间戳
- JESD204C串行数据接口
- 17.16Gbps最大通道速率
- 支持64b/66b和8b/10b编码
- 8b/10b模式符合JESD204B标准
- 可选数字降频转换 (DDC)
- 4x、8x、16x和32x复杂抽取
- 每个DDC四个独立32位NCO
- 峰值射频输入功率 (Diff)：+26.5dBm（+27.5dBFS，560x满量程功率）
- 可编程FIR滤波器，用于均衡
- 3.7W功耗
- 1.1V、1.9V电源
应用
- 示波器和宽带数字转换器
- 通信测试 (802.11 ad, 5G)
- 电子对抗（SIGINT和ELINT）
- 卫星通信 (SATCOM)
- 射频采样软件定义无线电 (SDR)
- 光谱仪

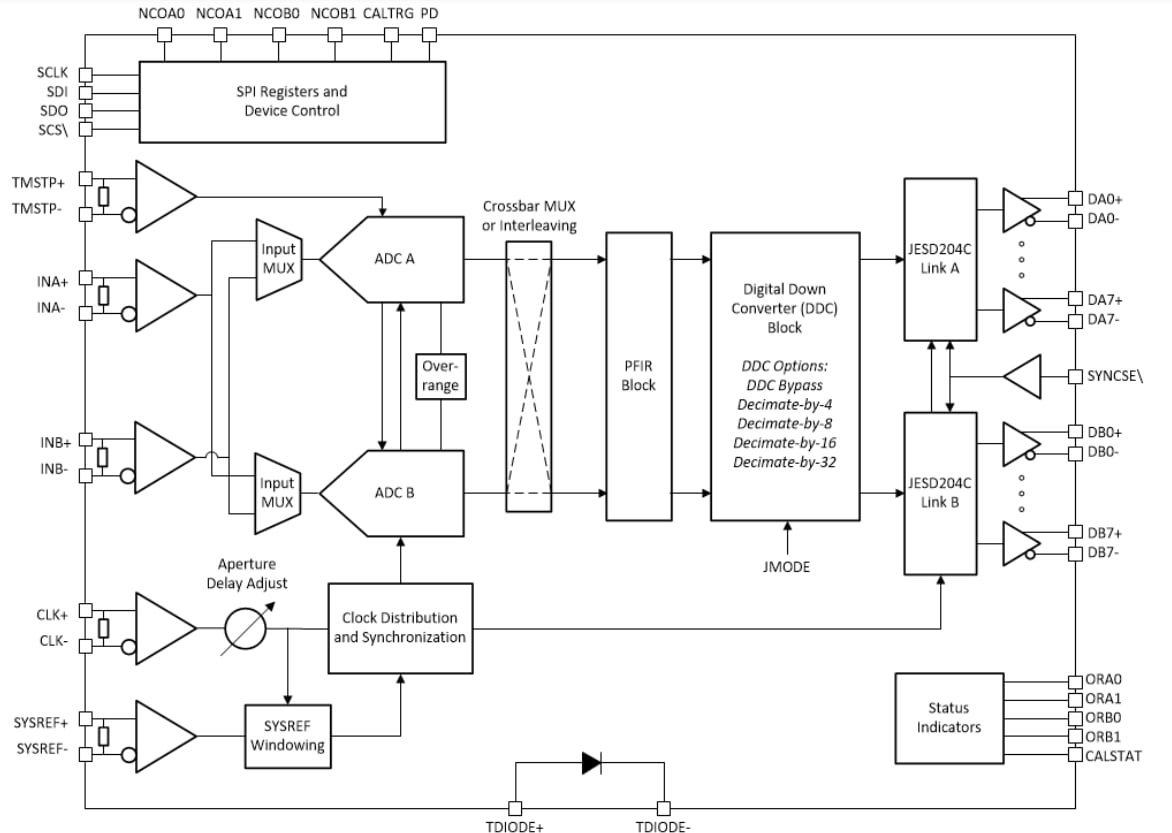

功能框图
