Texas Instruments ADC354x低噪声超低功耗ADC
Texas Instruments ADC354x低噪声超低功耗模数转换器 (ADC) 是低噪声、超低功耗、14位、10至65MSPS高速ADC。这些器件设计用于实现低功耗，具有–155dBFS/Hz噪声频谱密度。ADC354x具有出色的直流精度和IF采样支持，因此非常适合用于各种应用。仅一个时钟周期的短延迟对高速控制环路有益。该ADC在65MSPS时仅消耗79mW，并且随采样速率降低，功耗变化非常好。
Texas Instruments ADC354x使用SDR、DDR或串行CMOS接口来输出数据，具有最低功耗的数字接口和灵活性，可最大限度地减少数字互连数量。这些器件是引脚对引脚兼容系列，具有不同速度等级。这些器件支持扩展工业温度范围：−40°C至+105°C。
特性
- 14位10/25/65MSPS ADC
- 噪声基底：-155dBFS/Hz
- 超低功耗，优化功率调节［35mW（10MSPS）至84mW（65MSPS）］
- 1个时钟周期延迟
- INL：±0.6LSB；DNL：±0.1LSB
- 外部或内部基准
- 900MHz (3dB) 输入带宽
- -40°C至+105°C工业温度范围
- 片上数字滤波器（可选）
- 抽取2、4、8、16、32
- 32位NCO
- SDR/DDR和串行CMOS接口
- 40-WQFN (5mm × 5mm) 封装，小占位面积
- 1.8V单电源
- 频谱性能 (fIN = 10 MHz)
- SNR：79.0dBFS
- SFDR：87dBc HD2、HD3
- SFDR：99dBFS最差杂散
- 频谱性能 (fIN=64MHz)：
- SNR：78.0dBFS
- SFDR：70dBc HD2、HD3
- SFDR：91dBFS最差杂散
应用
- 高速数据采集
- 工业监控
- 热成像
- 成像和声呐
- 软件定义无线电
- 电能质量分析
- 通信基础设施
- 高速控制环路
- 仪器仪表
- 智能电网
- 光谱
- 雷达

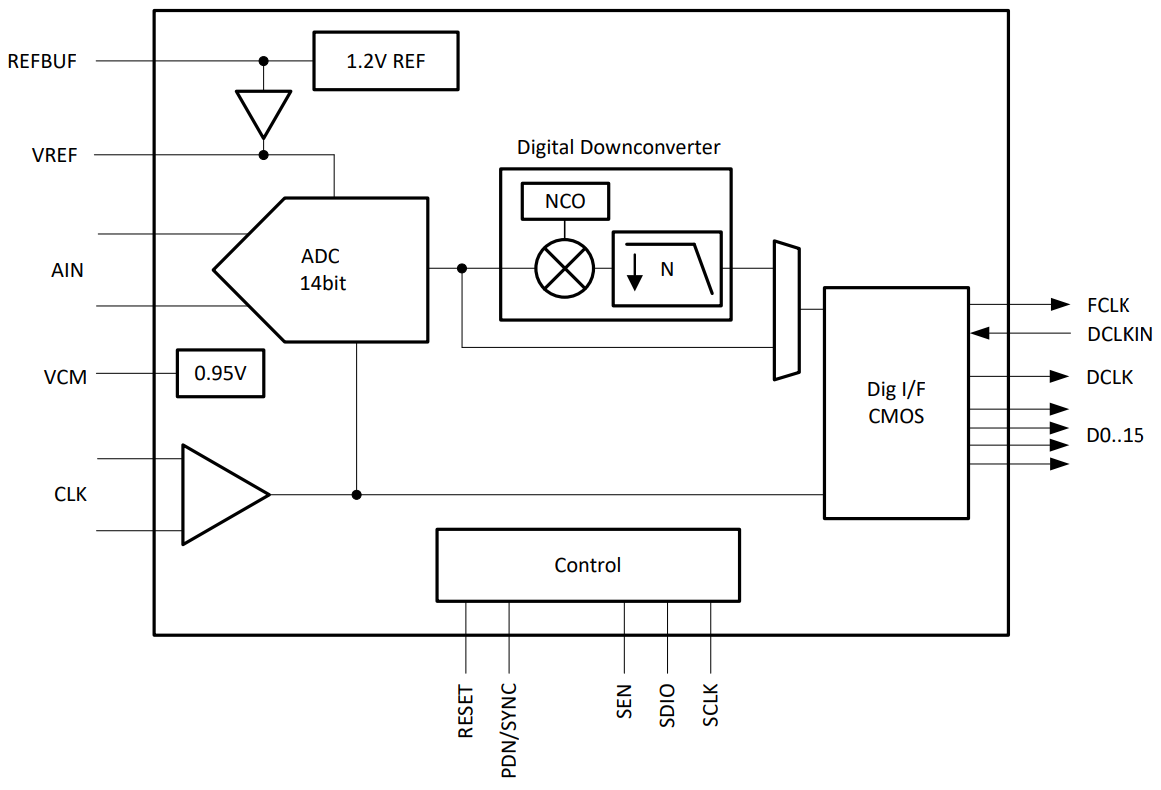

功能框图
发布日期: 2022-05-19
| 更新日期: 2023-02-24
