Texas Instruments ADC356x低噪声低功耗ADC

Texas Instruments ADC356x低噪声低功耗模数转换器 (ADC) 是低噪声超低功耗16位10MSPS至65MSPS高速ADC。这些器件的噪声频谱密度为–158dBFS/Hz，具有出色的线性度和动态范围，设计用于实现低功耗。ADC356x具有良好的直流精度和IF采样支持，因此适合用于各种应用。仅一个时钟周期的短延迟对高速控制环路有益。ADC功耗随采样速率降低，65MSPS时仅消耗122mW。

Texas Instruments ADC356x使用串行LVDS (SLVDS) 接口输出数据，从而最大限度地减少数字互连数量。该器件支持双通道、单通道和半通道选项。ADC356x和ADC358x是引脚对引脚兼容系列，具有16位和18位分辨率以及不同速度等级。这些器件采用40引脚QFN封装 (5mm x 5mm)，支持-40⁰C至+105⁰C扩展工业温度范围。

特性

  • 16位10MSPS至65MSPS ADC
  • 噪声本底：–158dBFS/Hz
  • 低功耗：77mW (10MSPS) 至122mW (65MSPS)
  • 一个时钟周期（1线SLVDS）延迟
  • 指定16位，无失码
  • INL：± 3LSB；DNL：±0.7LSB
  • 基准（外部或内部）
  • 900MHz (3dB) 输入带宽
  • -40°C至+105°C工业温度范围
  • 片上双频带数字滤波器（可选）
    • 抽取2、4、8、16、32
    • 32位NCO
  • 串行LVDS数字接口（2线、1线和1/2线）
  • 40-WQFN (5mm × 5mm) 小尺寸封装
  • 频谱性能 (fIN = 10MHz)
    • SNR: 81.9dBFS
    • SFDR：95dBc HD2、HD3
    • SFDR：100dBFS最差杂散

应用

  • 高速数据采集
  • 工业监控
  • 软件定义无线电
  • 电源质量分析仪
  • 源测量单元 (SMU)
  • 通信基础设施
  • 频谱分析仪
  • 控制环路
  • 仪器仪表
  • 影像
  • 光谱
  • 雷达
  • 声纳

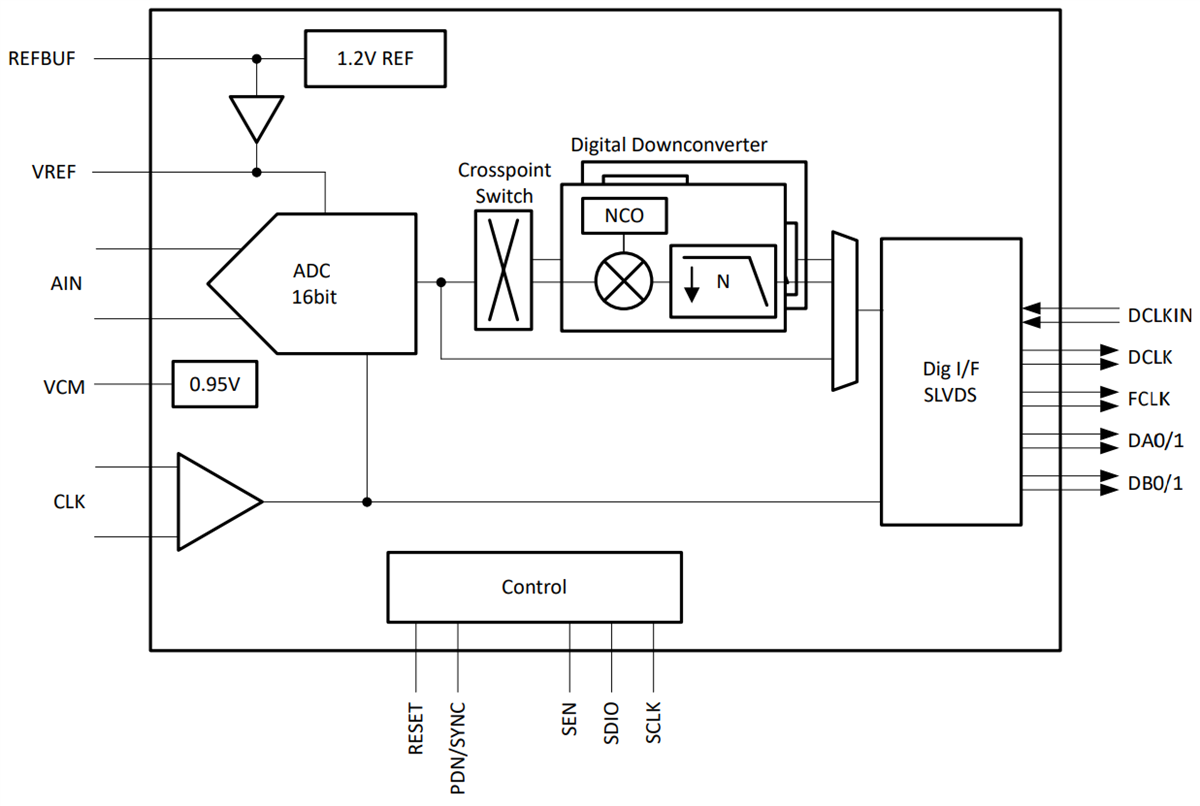

功能框图

框图 - Texas Instruments ADC356x低噪声低功耗ADC
发布日期: 2022-12-09 | 更新日期: 2023-01-05
