Texas Instruments ADC3908Dx/ADC3908Sx使用并行DDR或SDR CMOS接口输出数据,可以在+1.8V或+3.3V电压下驱动,以满足各种接收器要求。模拟输入和输出接口可通过引脚控制轻松配置。该器件是引脚对引脚兼容的ADC系列,具有8位和10位分辨率以及不同速度等级。该器件采用32引脚VQFN封装,支持-40至+105°C工业温度范围。

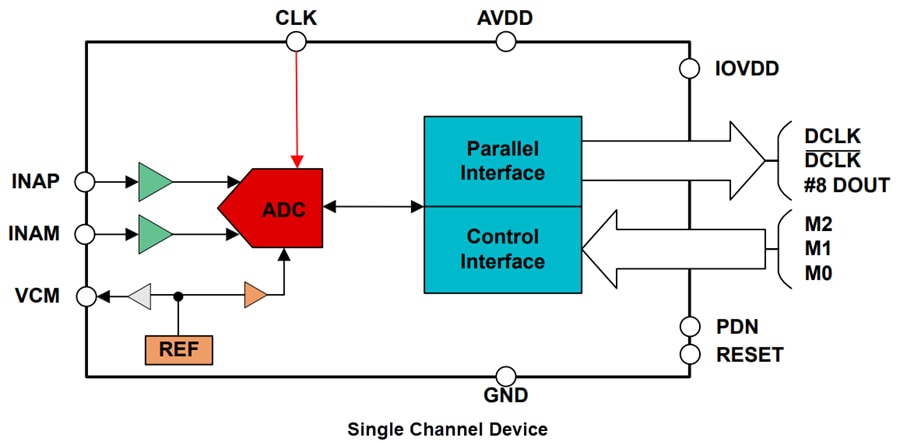

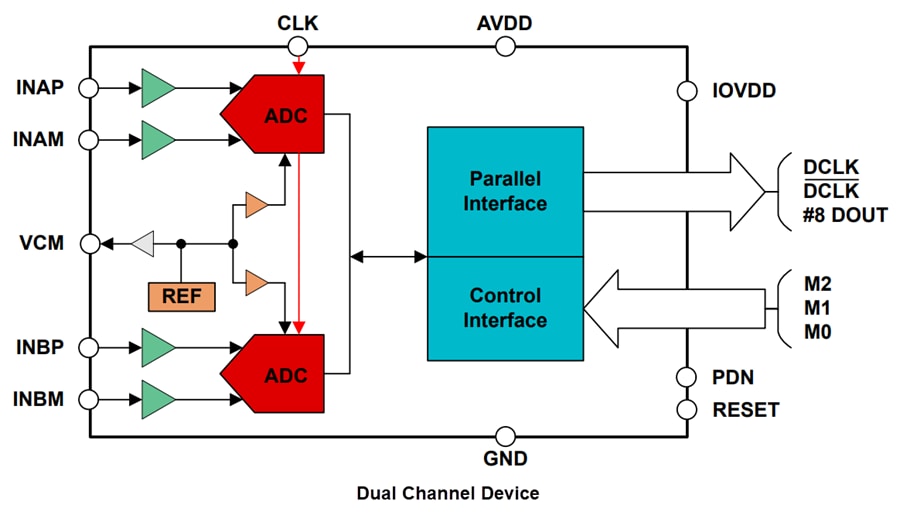

特性
- 采样率高达125MSPS
- 一个时钟周期的延迟
- 低功耗(2通道)
- 90mW(125MSPS时)
- 56mW(25MSPS时)
- 3mW(PD模式)
- 占位面积小:32-VQFN(4mmx4mm)
- 单通道或双通道ADC
- 内部基准
- 无失码,±0.25LSB INL
- 缓冲、差分或单端输入
- 150 MHz (3 dB) 输入带宽
- 1.8V单电源(可选3.3VIO 功能)
- 工业温度范围:-40 °C 至 105 °C
- 并行(SDR、DDR)CMOS接口
- 频谱性能(FSCLK = 125MSPS,fIN = 5MHz)
- SNR:49.8 dBFS
- SFDR:60dBFS
应用
- 低延迟控制循环
- 激光扫描仪
- 位移传感器
- 检测设备
