Texas Instruments ADS131B24-Q1高压电池组监视器

Texas Instruments ADS131B24-Q1高压电池组监视器是用于汽车电动汽车 (ev) 电池管理系统 (BMS) 的完全集成监视器。ADS131B24-Q1集成了两个同步采样、高精度、24位ADC通道（ADC1A、ADC1B），可使用外部分流电阻器以高分辨率和精确度冗余测量电池电流。两个独立的数字比较器可实现与两个ADC并联的快速过流检测。

另外两个多路复用16位模数转换器通道（ADC2A、ADC2B）可用于使用外部高压电阻分压器测量系统中的分流温度和其他电压，例如电池组电压。使用外部温度传感器（例如热敏电阻或模拟输出温度传感器）测量分流温度。每个ADC均配有通道序列器，可自动通过配置的多路复用器输入来减少SPI上的通信。

该器件集成了诸多监控和诊断功能，可缓解和检测随机硬件故障，从而帮助开发功能安全的BMS。输入范围高达16V的内部线性稳压器，支持使用非稳压直流/直流转换器为器件供电。Texas Instruments ADS131B24-Q1采用48引脚HTQFP封装，额定汽车级温度范围为-40°C至+105°C。

特性

  • 符合汽车应用类AEC-Q100标准
    • 温度等级1（-40°C至+125°C，TA）
  • 符合功能安全标准
    • 开发用于功能安全应用
    • 可提供文档，协助ISO 26262功能安全系统设计（高达ASIL D）
    • 系统能力高达ASIL D
    • 硬件能力高达ASIL D
  • 两个同步采样24位ADC（ADC1A、ADC1B），用于电流分流测量
    • 可编程满量程范围
      • ±39mV至±312.5mV
      • 支持各种分流电阻器值和电流测量范围
    • 实现高精度电流分流测量
      • 失调误差：±1.5μV（最大值）
      • 增益漂移：20ppm/°C（最大值）
    • 可编程数据速率：500SPS至64kSPS
    • 每个ADC具有可编程阈值的数字过流比较器，用于快速过流检测
  • 两个多路复用16位ADC（ADC2A、ADC2B），用于电压和温度测量
    • 每个ADC八个模拟输入
    • 可编程满量程范围：±312.5mV至±1.25V
    • 通道序列器
  • 监控和诊断功能，可减少和检测随机硬件故障
  • 电源电压范围：2.9V至16V
  • SPI兼容接口
  • 九个GPIO，具有PWM功能

应用

  • 汽车电池管理系统 (BMS)
    • 分流测量
    • 使用外部电阻分压器进行电压测量
    • 使用热敏电阻或模拟输出温度传感器进行温度测量

其他资源

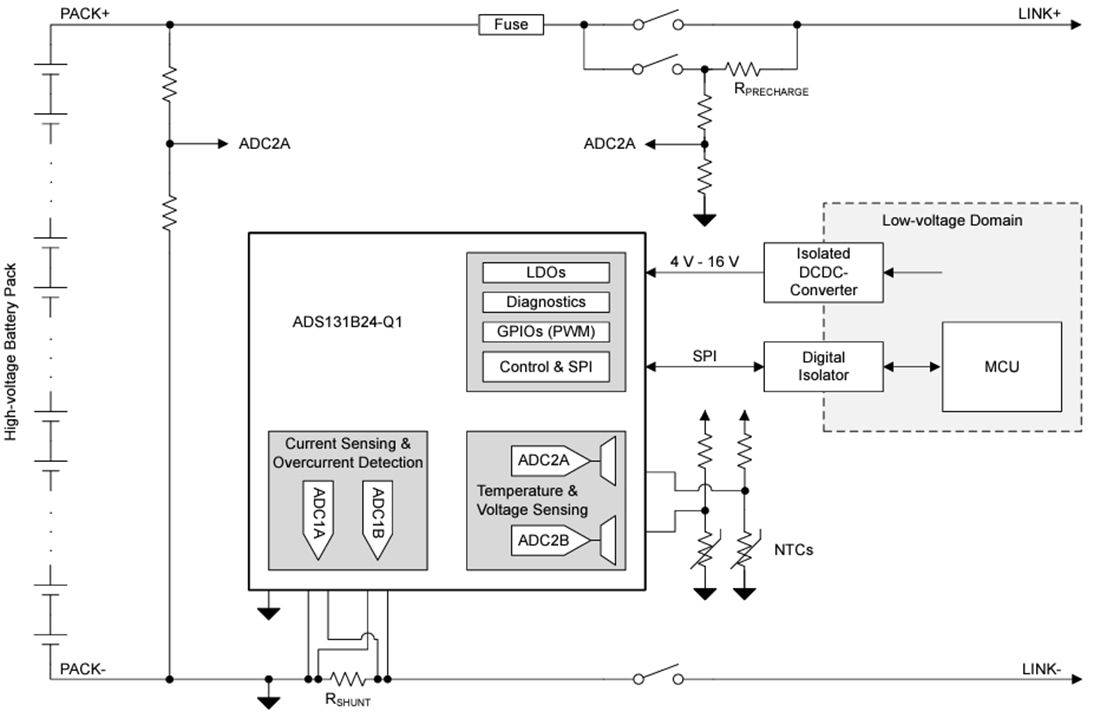

EV BMS电池组监视器系统框图

框图 - Texas Instruments ADS131B24-Q1高压电池组监视器

相关开发工具

Texas Instruments ADS131B26Q1EVM-PDK ADC评估模块

一款性能演示套件，它是一个完整的评估和演示平台。

Learn More关于Texas Instruments ADS131B26Q1EVM-PDK ADC评估模块 View Products与Texas Instruments ADS131B26Q1EVM-PDK ADC评估模块相关
