Texas Instruments ADS7128 12位模数转换器 (ADC)
Texas Instruments ADS7128 12位模数转换器 (ADC) 是一款简单易用的8通道、多路复用、12位、逐次逼近寄存器 (SAR) ADC。八个通道可独立配置为模拟输入、数字输入或数字输出。该器件具有内部振荡器，用于执行ADC转换过程。ADS7128通过兼容I2C的接口进行通信，可以在自主或单冲转换模式下运行。ADS7128使用具有可编程高低阈值、迟滞和事件计数器的数字窗口比较器，通过每通道事件触发的中断来实现模拟看门狗功能。Texas Instruments ADS7128内置循环冗余校验 (CRC)，用于数据读/写操作和上电配置。ADS7128采用均方根 (RMS) 模块，可计算任何模拟输入通道的16位真RMS结果。集成的过零检测 (ZCD) 模块支持在接近可配置阈值跨越点时实现瞬态抑制和迟滞。
特性
- 小封装尺寸
- 3mm×3mm WQFN
- 八通道，可配置为以下任意组合
- 多达8路模拟输入、数字输入或数字输出
- GPIO，用于I/O扩展
- 开漏式、推挽式数字输出
- 模拟看门狗
- 每个通道的可编程阈值
- 用于瞬态抑制的事件计数器
- 宽工作范围
- 2.35V至5.5V AVDD
- 1.65V至5.5V DVDD
- 温度范围：-40°C至+85°C
- 读/写操作CRC
- 数据读/写CRC
- 上电配置CRC
- I2C接口
- 高达3.4 MHz（高速模式）
- 八个可配置I2C地址
- 可编程平均滤波器
- 均方根模块
- 16位真RMS输出
- 可编程RMS时间窗口
- 过零检测模块
- ZCD输出对应任何模拟输入
- 内置瞬态抑制和迟滞
- 数字可调检测阈值
应用
- 移动机器人CPU板
- 冰箱和冷柜
- 数字万用表 (DMM)
- 机架式服务器

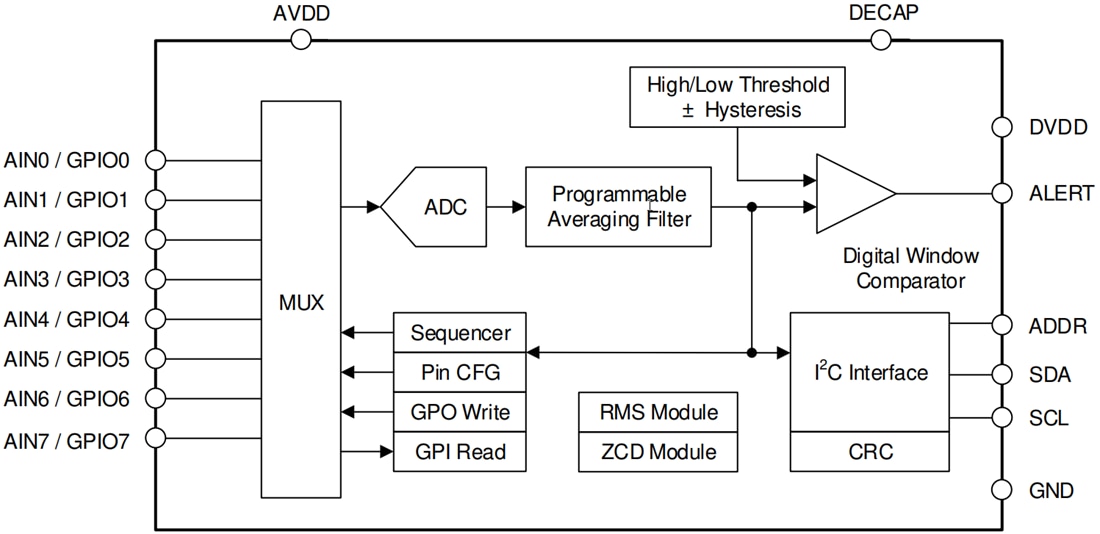

功能框图
相关开发工具
Texas Instruments BP-ADS7128 BoosterPack™评估模块 (EVM)
插入式模块，用于评估SAR ADC，ADS7128性能的平台。
发布日期: 2020-07-10
| 更新日期: 2024-06-28
