Texas Instruments AFEx81H1低功耗数模转换器
Texas Instruments AFEx81H1低功耗数模转换器（dac）是高度集成、高精度、极低功耗DAC，具有电压输出，设计用于支持HART的传感器发射器应用。AFEx81H1器件包括创建4mA至20mA、2线（环路供电）传感器发射器所需的大多数元件。凭借高精度DAC，这些部件包括经HART认证的FSK调制解调器、10ppm/°C电压基准和诊断模数转换器（ADC）。需要外部电压-电流转换和功率调节，以解决内在和功能安全问题。
ADC的内部诊断多路复用到多个内部节点，实现自动自我健康检查。如果从诊断ADC、窗口看门狗定时器或CRC帧错误校验检测到任何故障，该器件可以选择发布中断，进入符合标准NAMUR输出值或用户指定的自定义值或两者的故障安全状态。Texas Instruments AFEx81H1器件的工作电源电压低至1.71V，最大静态电流为220µA。该器件的额定工作温度范围为-40°C至+125°C，但工作温度范围为-55°C至+125°C。
特性
- 支持功能安全
- 可提供协助功能安全系统设计文档：AFE881H1、AFE781H1
- 低静态电流：180 µA（典型值）
- 兼容HART的物理层调制解调器
- 16位（AFE881H1）或14位（AFE781H1）单调高性能DAC
- 1.8V电源：0.15V至1.25V、0.2V至1.0V
- 5V电源：0.3V至2.5V、0.4V至2.0V
- 4 LSB INL（16位）
- 0.07% FSR（最大值）TUE（–40°C至+125°C）
- 12位3.84kSPS ADC，用于高级诊断
- 10ppm/°C（最大值）的集成1.25V参考电压
- 内部1.2288MHz振荡器，带时钟输出
- 数字接口
- 串行外设接口（SPI）：用于DAC和HART的共享总线
- 通用异步收发器（UART）：用于DAC和HART的共享总线
- DAC用SPI和HART用UART
- 故障检测：CRC位错误校验、窗口看门狗定时器、诊断ADC
- 数字DAC转换速率控制
- 宽工作温度范围：-55°C至+125°C
应用
- 2线4mA至20mA环路供电发射器
- 过程控制和工业自动化
- 智能发射器

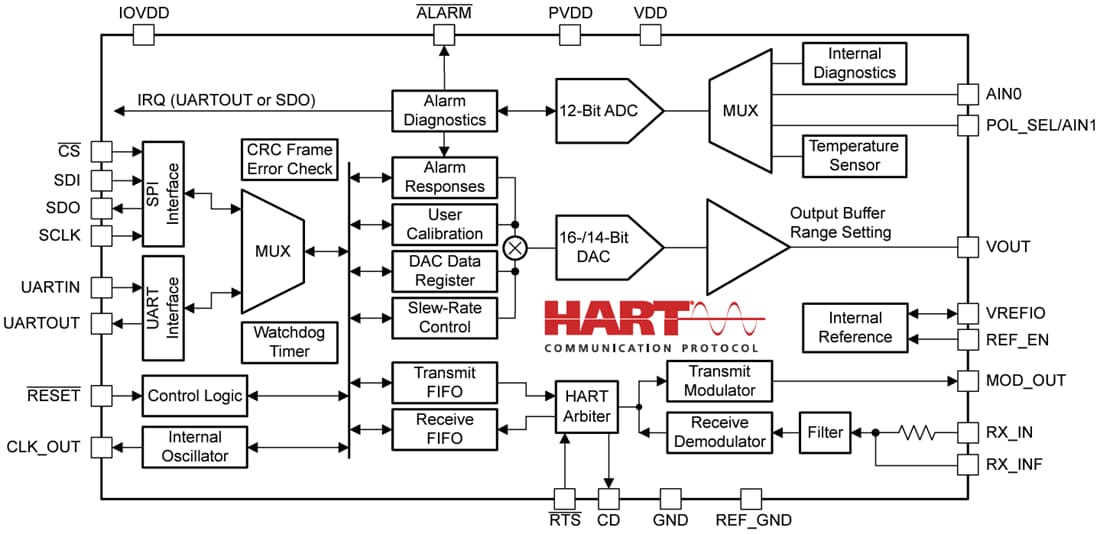

功能框图
相关开发工具
Texas Instruments AFE881H1EVM评估模块 (EVM)
该模块测试和评估AFE811H1（高集成度、高精度16位DAC）。
