Texas Instruments AMC0303M0510 Δ-Σ调制器
Texas Instruments AMC0303M0510 Δ-Σ调制器是一款精密、电流隔离型Δ-Σ调制器，输入为±50mV，带内部时钟。输入针对连接通常用于电流传感应用的低阻抗分流电阻器进行了优化。磁力充沛的隔离栅经认证达到5kVRMS增强型（DWV封装）和3kVRMS基本型（D封装）持续60秒的隔离。该调制器的低EMI符合CISPR-11和CISPR-25标准。AMC0303M0510调制器工作在-40°C至125°C扩展工业温度范围内。该调制器非常适合用于电机驱动器、光伏逆变器、服务器“供电单元” (PSU) 和储能系统。
特性
- 线性输入电压范围：±50 mV
- 电源电压范围：
- 高侧 (AVDD)：3.0V至5.5V
- 低侧 (DVDD)：2.7V至5.5V
- 低DC误差：
- ±100µV（最大）失调误差
- 失调漂移：±1µV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±30 ppm/°C（最大值）
- 高CMTI：150V/ns（最小值）
- 高侧电源缺失检测
- 低EMI（符合CISPR-11和CISPR-25标准）
- 增强型隔离评级
- 安全相关认证：
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL 1577
- 完全按扩展的工业温度范围从-40°C至+125°C进行了标定
应用
- 电机驱动器
- 光伏逆变器
- 服务器“供电单元” (PSU)
- 储能系统

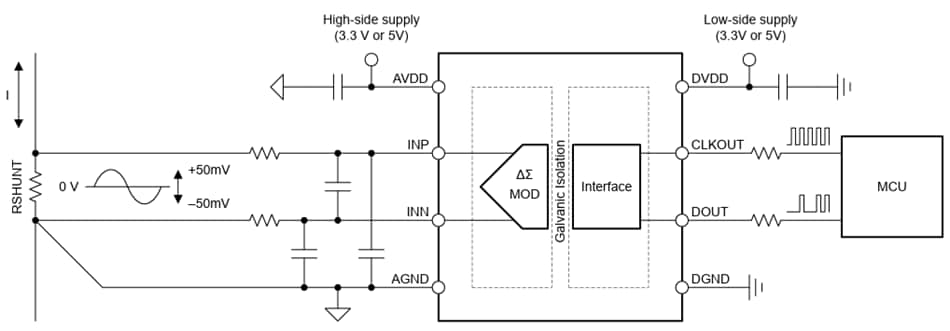

应用示意图

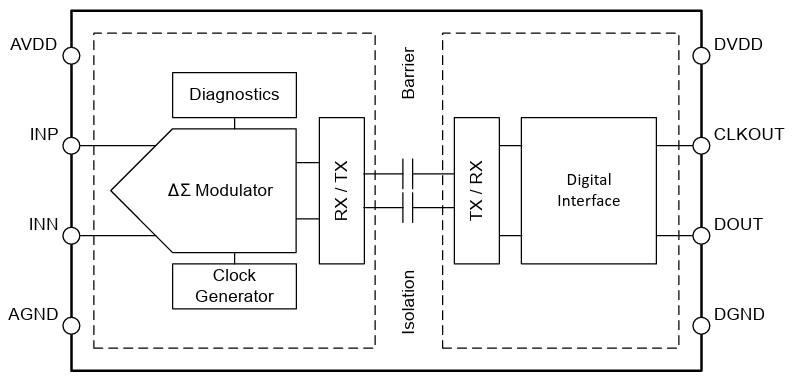

方框图
