Texas Instruments AMC0x06M05/-Q1隔离式Σ-Δ调制器
Texas Instruments AMC0x06M05/-Q1隔离式Δ-Σ调制器是精密、电流隔离式器件，具有一个±50mV差分输入和一个数字输出。该调制器的输入针对连接电流检测应用中常被采用的低阻抗分流电阻器进行了优化。隔离栅将工作在不同共模电压电平的系统部分隔开。隔离栅极度抗磁干扰。该隔离栅经认证可提供最高5kVRMS的增强型隔离（DWV封装，60s），以及最高3kVRMS的基本型隔离（D封装，60s）。AMC0x06M05/-Q1的输出比特流与外部时钟同步。
TI AMC0x06M05/-Q1隔离式Δ-Σ调制器结合了一个sinc3兼OSR 256功能的滤波器，可在78kSPS采样率下实现16位有效分辨率或84dB的动态范围。AMC0x06M05-Q1提供有8引脚宽体和窄体SOIC封装。这些器件在整个-40°C至+125°C温度范围内进行了标定。
AMC0x06M05-Q1设备符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准：
- 温度等级1：-40°C至+125°C，TA
- 线性输入电压范围：±50 mV
- 电源电压范围：
- 高侧 (AVDD)：3.0 V至5.5 V
- 低侧 (DVDD)：2.7 V至5.5 V
- 低直流误差：
- 失调误差：±200uV（最大值）
- 失调漂移：±12uV/°C（最大值）
- 增益误差：±0.3%（最大值）
- 增益漂移：±50ppm/°C（最大值）
- 高CMTI：150V/ns（最小值）
- 高侧电源缺失检测
- 低EMI：符合CISPR-11和CISPR-25标准
- 隔离等级：
- AMC0206M05-Q1：基本型隔离
- AMC0306M05-Q1：增强型隔离
- 安全相关认证：
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL1577 的产品评估板
应用
- 电机驱动器
- 光伏逆变器
- 服务器电源 (PSU)
- 能量存储系统

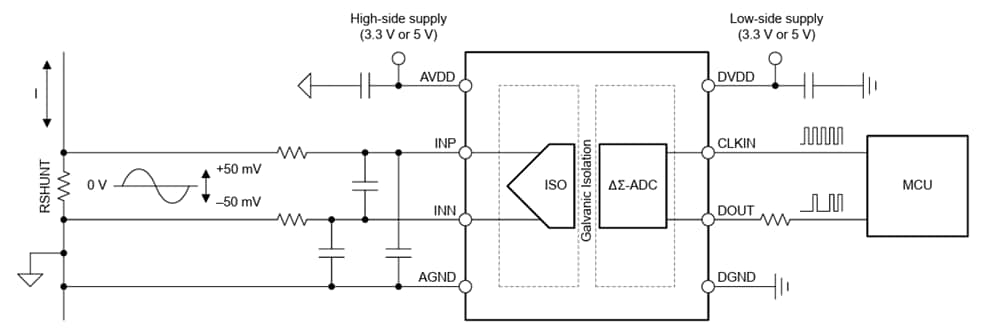

典型应用
