Texas Instruments AMC0x06M25/-Q1隔离式Σ-Δ调制器
Texas Instruments AMC0x06M25/-Q1隔离式Δ-Σ调制器是具有一个±250mV差分输入和一个数字输出的精密器件。输入端针对连接电流检测常采用的低阻抗分流电阻器进行了优化。隔离栅将工作在不同共模电压上的系统部分隔开。隔离栅极度抗磁干扰。该隔离栅经认证可提供最高5kVRMS的增强型隔离（DWV封装，60s），以及最高3kVRMS的基本型隔离（D封装，60s）。TI AMC0x06M25/-Q1隔离式Δ-Σ调制器的输出比特流与外部时钟同步。AMC0x06M25/-Q1结合了一个sinc3兼OSR 256功能的滤波器，可在78kSPS采样率下实现16位有效分辨率或88dB的动态范围。
AMC0x06M25-Q1提供有8引脚宽体和窄体SOIC封装。该设备在-40°C至+125°C的全温度范围内具有完整的规格保证。
AMC0x06M25-Q1设备符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准：
- 温度等级1：-40°C至+125°C，TA
- 线性输入电压范围：±50 mV
- 电源电压范围：
- 高侧 (AVDD)：3.0 V至5.5 V
- 低侧 (DVDD)：2.7 V至5.5 V
- 低直流误差：
- 失调误差：±200µV（最大值）
- 失调漂移：±2µV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±30ppm/°C（最大值）
- 高CMTI：150V/ns（最小值）
- 高侧电源缺失检测
- 低EMI：符合CISPR-11和CISPR-25标准
- 隔离等级：
- AMC0206M25-Q1：基本型隔离
- AMC0306M25-Q1：增强型隔离
- 安全相关认证：
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL1577 的产品评估板
应用
- 电机驱动器
- 光伏逆变器
- 服务器电源 (PSU)
- 能量存储系统

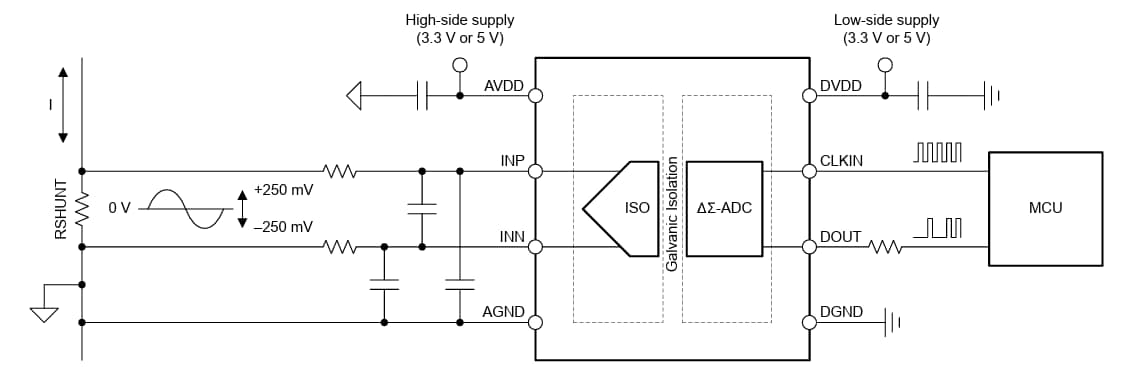

典型应用
发布日期: 2026-02-05
| 更新日期: 2026-02-13
