Texas Instruments AMC1411/AMC1411-Q1增强型隔离放大器
Texas Instruments AMC1411/AMC1411-Q1高阻抗增强型隔离式放大器在输出与输入电路之间通过一个抗磁干扰能力强的容性隔离栅来隔离。该隔离栅经认证可提供高达7.5kVRMS的增强电流隔离，符合VDE-V 0884-10和UL1577标准。该器件支持高达1600VRMS工作电压。该隔离栅隔离工作在不同共模电压电平下的系统部分，并保护低压侧免受可致电气损坏或操作员伤害的电压。
AMC1411/AMC1411-Q1的高阻抗输入优化用于连接高阻抗电阻分压器或其他高阻抗电压信号源。出色的直流准确度和低温漂支持准确、隔离的电压检测，用于车载充电器 (OBC)、直流/直流转换器、牵引逆变器，或其他必须在高共模电压、高海拔或环境污染程度高的应用中。
AMC1411/AMC1411-Q1采用加长8引脚SOIC封装，支持–40°C至+125°C温度范围。AMC1411-Q1符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级1 TA：–40°C至+125°C
- 支持功能安全
- 来辅助功能安全系统设计的文档
- 2V高阻抗输入电压范围，针对隔离式电压测量进行了优化
- 固定增益：1.0V/V
- 低直流误差
- 失调误差：±1.5mV（最大值）
- 失调漂移：±10µV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±30ppm/°C（最大值）
- 非线性度：0.04%（最大值）
- 在高侧和低侧上以3.3V或5V运行
- 高侧电源缺失检测功能
- 高CMTI：100kV/μs（最小值）
- ≥15.7mm爬电距离，加长SOIC封装
- 加强型隔离
- 10600VPK增强隔离，依照DIN VDE V 0884-11: 2017-01标准
- 7500VRMS隔离一分钟，依照UL1577标准
应用
- 隔离式电压传感，用于：
- 牵引逆变器
- 车载充电器
- 直流/直流转换器
- HEV/EV直流充电器

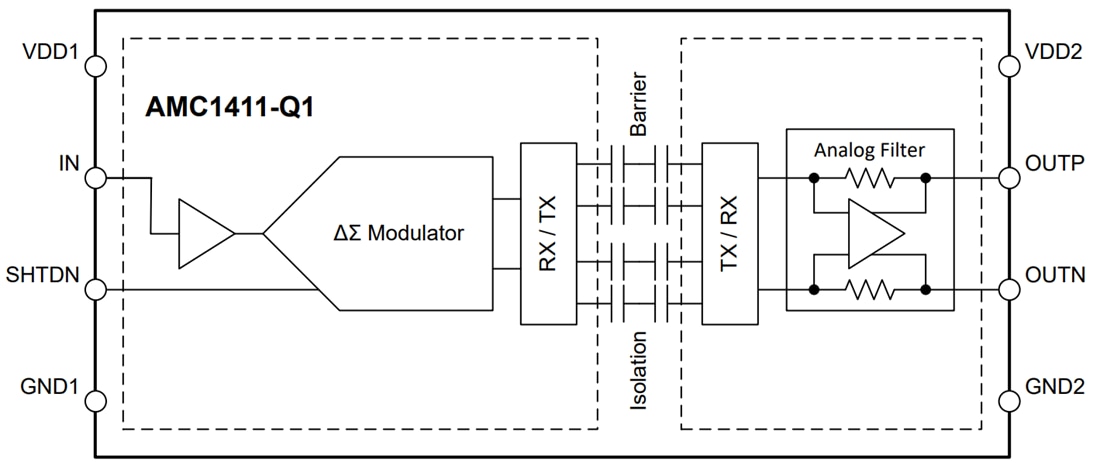

AMC1411-Q1功能框图
AMC1411典型应用
相关开发工具
Texas Instruments AMC1411EVM放大器评估模块 (EVM)
用于评估AMC14111器件的平台，该器件是一款款0.5kV的精密隔离放大器。
