Texas Instruments AMC60804真EML监控器和控制器
Texas Instruments AMC60804真EML监控器和控制器是一款高度集成的低功耗模拟监控器和控制器，优化用于电吸收调制激光器 (EML)。AMC60804包括四个12位电流输出数模转换器 (IDAC) 和四个12位电压输出数模转换器 (VDAC)，具有可编程输出范围。AMC60804还包括一个用于外部信号和内部信号监控的12位1Msps模数转换器 (ADC)、电源和温度报警监控器以及一个高精度内部基准。
AMC60804电压输出数模转换器 (VDAC) 支持正输出和负输出范围运行，能够提供高达50mA的拉电流和灌电流，因此非常适合用于在EML中偏置电吸收调制器 (EAM)。此外，AMC60804电流输出数模转换器 (IDAC) 支持150mA满量程输出范围和极低功耗，因此无需外部元件来偏置EML激光二极管。AMC60804的四个VDAC和四个IDAC相结合，可实现多达对四个EML激光器的精确偏置。
AMC60804包括四个多路复用到模数转换器 (ADC) 的输入引脚，并包含一个低延迟窗口比较器。因此，该器件非常适合用于接收信号强度指示器 (RSSI) 和信号丢失 (LOS) 检测。该模数转换器 (ADC) 还能够测量IDAC引脚上的电压以及VDAC提供或吸入的电流，从而实现对这些输出的监控。Texas Instruments AMC60804具有低功耗、高集成度、小尺寸和宽工作温度范围，因此非常适合用作光学模块中EML激光器的一体化低成本控制电路。
特性
- 四个12位电流输出数模转换器 (IDAC)
- 满量程输出范围：150mA
- 四个12位电压输出数模转换器 (VDAC)
- 可选满量程输出范围（–5V、–2.5V、+2.5V和+5V）
- ±50mA大电流驱动能力
- 12通道、12位、1Msps逐次逼近寄存器 (SAR) 模数转换器 (ADC)
- 四个外部输入：2.5V和5V输入范围
- 四个IDAC电压监控器通道
- 四个VDAC电流监控器通道
- 可编程排序器
- 可编程超范围警报
- 内部2.5V基准
- 电源和温度故障警报
- SPI和I2C接口工作电压：1.7V至3.6V
- SPI（4线接口）
- I2C（四个从地址）
- 指定温度范围：–40°C至+125°C
应用
- 光学模块
- 直流内部互连（城域网）

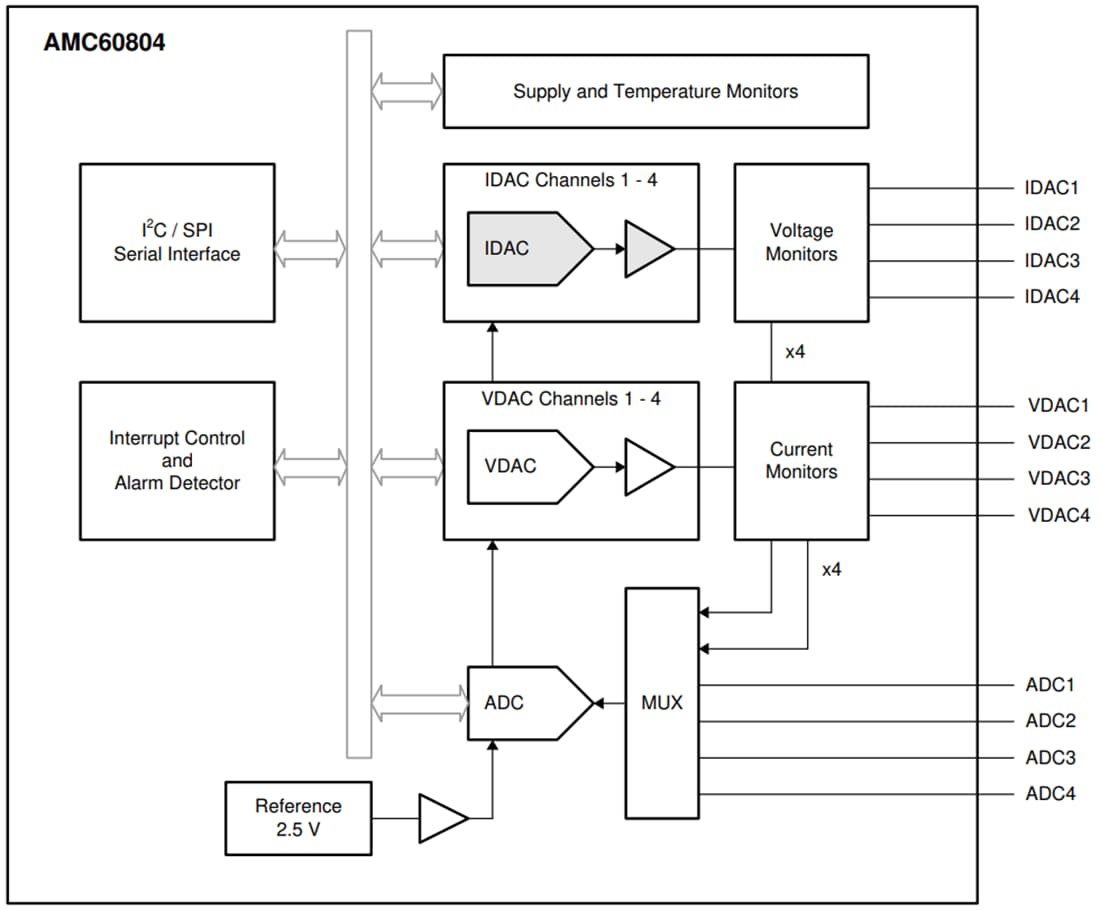

简化示意图
发布日期: 2021-03-18
| 更新日期: 2022-03-11
