Texas Instruments AMC6V704模拟监视器和控制器
Texas Instruments AMC6V704模拟监视器和控制器专为光收发器应用而设计。它包括四个具有可编程输出范围的12位VDAC和四个12位电流输出型数模转换器 (IDAC)。该器件还包括一个12位1MSPS模数转换器 (ADC)，用于电源和温度报警监控、外部和内部信号监控，还包括一个高精度内部基准。
AMC6V704 VDAC支持正和负输出范围操作，可以拉和灌高达50mA的电流，因此成为光调制器偏置的绝佳选择。此外，AMC6V704 IDAC还支持200mA满量程输出范围，且功耗极低。IDAC无需使用外部元件为激光二极管提供偏压。由四个IDAC和四个VDAC组合的AMC6V704，可为电吸收调制激光器提供精确的偏压。
Texas Instruments AMC6V704还集成了一个低延迟窗口比较器，并包括四个多路复用到ADC的输入引脚。这些功能使该器件成为信号丢失 (LOS) 检测和接收信号强度指示器 (RSSI) 的绝佳选择。ADC可以测量IDAC引脚上的电压和VDAC灌或拉的电流，从而对这些输出进行监控。AMC6V704功耗低，集成度高，工作温度范围宽，体积小，因此成为光学模块全合一控制电路的绝佳选择。
特性
- 四个12位电流输出型DAC (IDAC)
- 满量程输出范围：200 mA
- 低电源裕度：在200mA时为300mV
- 四个12位电压输出型DAC (VDAC)
- 可选择的满量程输出范围：–5V、–2.5V、+2.5V和+5V
- 大电流驱动能力：±50mA
- 多通道12位1 MSPS SAR ADC
- 四个2.5V和5V范围的外部输入
- 四个IDAC电压监控器通道
- 四个VDAC电流监控器通道
- 可编程排序器
- 可编程超范围警报
- 内部2.5V基准
- 电源和温度故障警报
- 采用1.7V至3.6V运行的SPI和I2C接口
- SPI：4线接口
- I2C：四个目标地址
- 规定温度范围：-40°C至+125°C
应用
- 光学模块
- 直流内部互连（地铁）

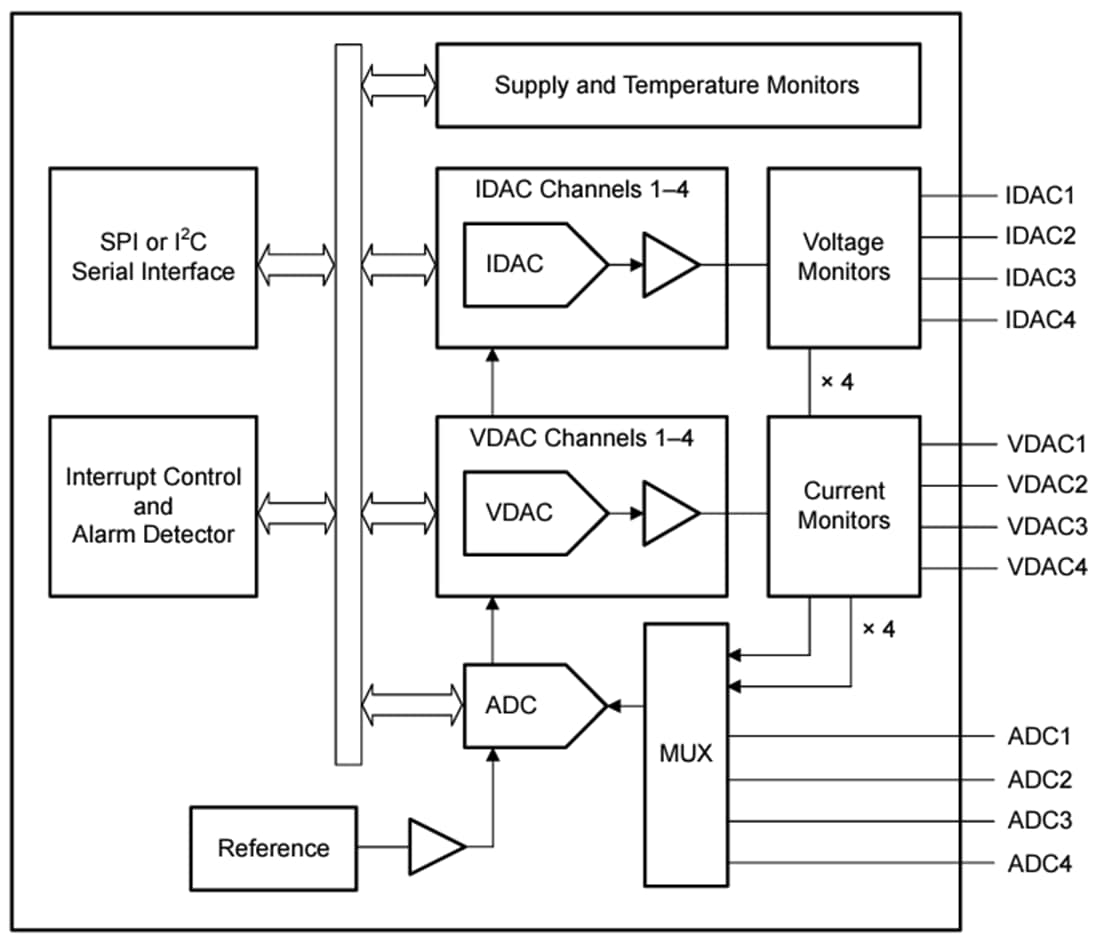

简化示意图
