Texas Instruments AMC7924 12位模拟监视器和控制器
Texas Instruments AMC7924 24通道12位模拟监控器和控制器专为高密度通用监控器和控制系统而设计 AMC7924包含24个12位数模转换器 (DAC)，其输出范围可通过编程实现。此外，器件还包含带有可编程阈值检测器、温度传感器和内部基准的多路复用12位模数转换器 (ADC)。AMC7924的高集成度可显著减少组件数量并简化闭环系统设计， AMC7924的高集成度使其成为布板空间至关重要的高密度应用的理想选择。
TI AMC7924 24通过12位模拟监控器与控制器包含24个专用 ADC输入和6个灵活输入/输出 (FlexIO) 引脚，可配置为ADC的附加模拟输入或GPIO。与器件之间的通信通过与SPI兼容的4线接口实现。
AMC7924具有高集成度和宽工作温度范围等优势，因此非常适合用作多通道射频通信系统中功率放大器 (PA) 的一体化偏置控制电路。凭借灵活的DAC输出范围和内置时序控制特性，该器件可用作面向多种晶体管技术（例如 LDMOS、GaA 和 GaN）的偏置控制器。AMC7924功能集对通用监控器和控制系统而言同样有益。
特性
- 24个单调性12位DAC
- 可编程范围：–10V至0V、–5V至0V、0V至5V和0V至10V
- 高电流驱动能力
- 自动范围检测器
- 24个输入，12位SAR ADC
- 高采样率：250kSPS
- 输入范围：0V到5V和0V到2.5V
- 可编程超范围警报
- 6个FlexIO引脚；可配置的ADC和GPIO
- 内置时序控制特性
- 内部2.5V基准
- 内部温度传感器
- 精度：±2.5°C，最大值
- 分辨率：0.0625°C
- 与SPI兼容的4线接口
- 1.65V至5.5V工作电压
- 指定温度范围：–40°C至+125°C
- 工作温度范围：–40°C至+150°C
应用
- 有源天线系统mMIMO (AAS)
- 宏远程无线电单元 (RRU)
- 雷达
- 数据采集 (DAQ)

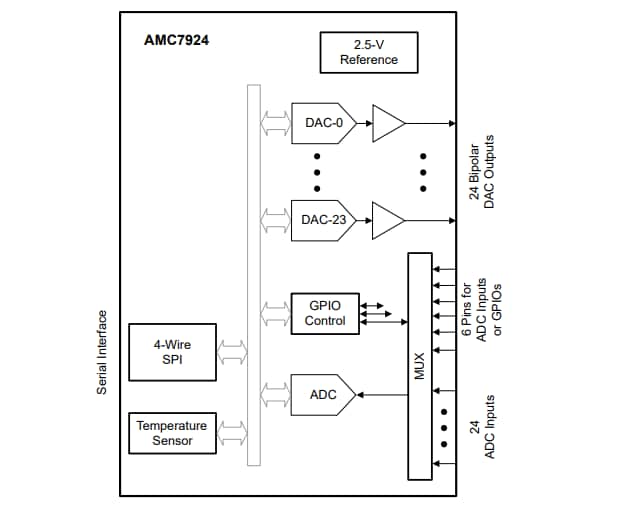

简化示意图
发布日期: 2022-03-31
| 更新日期: 2022-10-13
