Texas Instruments AMC7932 12位模拟监视器和控制器
Texas Instruments AMC7932 12位模拟监视器和控制器是一款高度集成的模拟监控器和控制器件，专为高密度通用监控器和控制系统而设计。AMC7932包含32个12位数模转换器 (DAC)，其输出范围可通过编程实现。器件还包含带有可编程阈值检测器、温度传感器和内部基准的多路复用12位模数转换器 (ADC)。AMC7932的高集成度可显著减少组件数量并简化闭环系统设计，从而使其成为布板空间至关重要的高密度应用的理想选择。
器件包括灵活输入/输出 (FlexIO) 引脚，可配置为ADC的模拟输入或具有两个可用选项的GPIO：AMC7932（6个FlexIO引脚）和 AMC7932F（5个FlexIO引脚）。通过3线 (AMC7932) 或4线 (AMC7932F) SPI兼容接口与器件进行通信。Texas Instruments AMC7932具有高集成度和宽工作温度范围等优势，因此非常适合用作多通道射频通信系统中功率放大器 (PA) 的一体化偏置控制电路。凭借灵活的DAC输出范围和内置时序控制特性，该器件可用作面向多种晶体管技术（例如 LDMOS、GaA 和 GaN）的偏置控制器。
特性
- 32个单调性12位DAC
- 可编程范围：–10V至0V、–5V至0V、0V至5V和0V至10V
- 高电流驱动能力
- 自动范围检测器
- FlexIO引脚；可配置的ADC和GPIO
- AMC7932：6个FlexIO引脚
- AMC7932F：5个FlexIO引脚
- 12位，250kSPS SAR ADC
- 输入范围：0V到5V和0V到2.5V
- 可编程超范围警报
- 通用 I/O (GPIO)
- 内置时序控制特性
- 内部2.5V基准
- 内部温度传感器
- 精度：±2.5°C（最大值）
- 分辨率：0.0625°C
- 与SPI兼容的接口：1.65V至5.5V工作电压
- AMC7932：3线模式
- AMC7932F：4线模式
- 指定温度范围：–40°C至+125°C
- 工作温度范围：–40°C至+150°C
应用
- 宏远程无线电单元 (RRU)
- 有源天线系统mMIMO (AAS)
- 分布式天线系统 (DAS)
- 室外回程单元
- 雷达

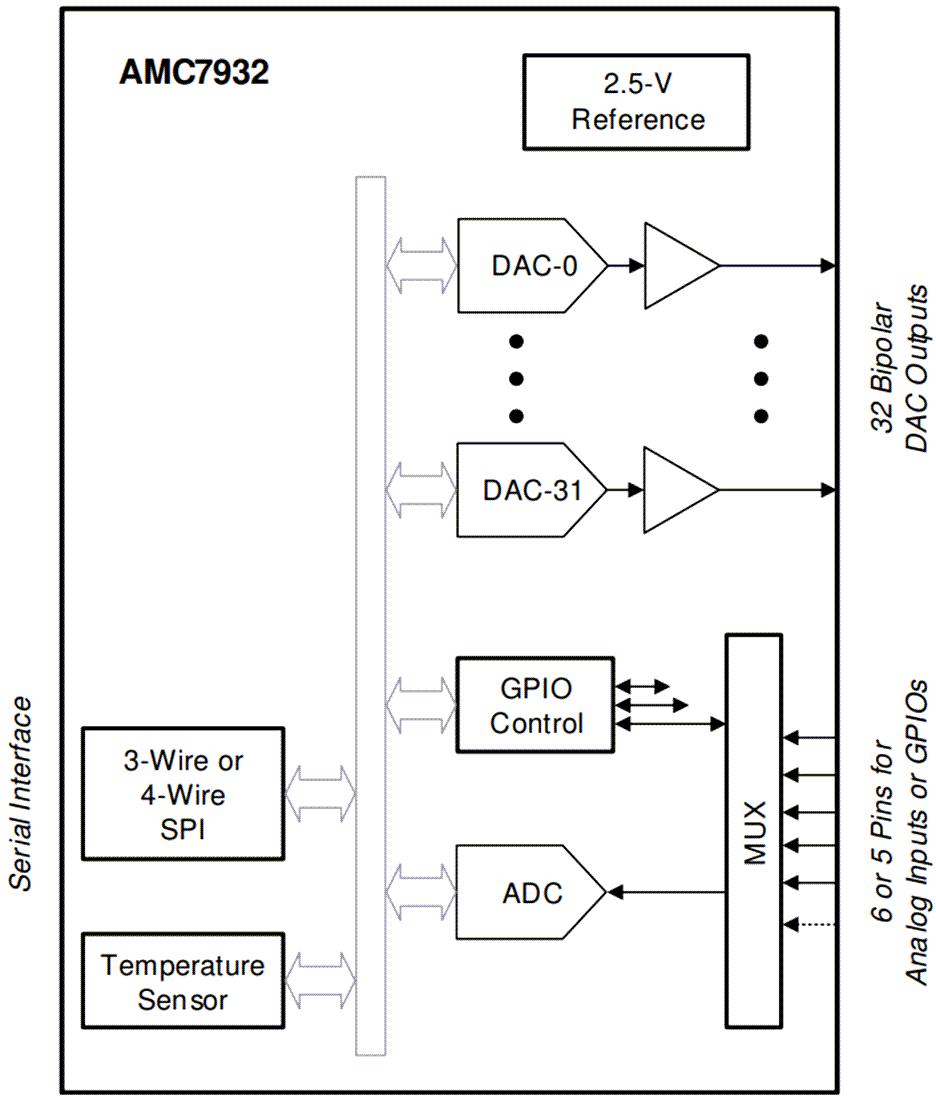

简化示意图
发布日期: 2022-03-30
| 更新日期: 2022-04-06
