Texas Instruments bq25600/bq25600D电池充电器
Texas Instruments bq25600/bq25600D电池充电器是一款高度集成的3.0A开关模式电池充电管理及系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径优化了开关模式运行效率、缩短了电池充电时间并延长了放电阶段的电池使用寿命。具有充电和系统设置功能的I2C串行接口使得此器件成为一种真正灵活的解决方案。这些器件采用高输入电压快速充电，适用于各种智能手机、平板电脑和便携式设备。bq25600/bq25600D输入电压和电流调节以及电池遥感可为电池提供最大充电电力。该解决方案在系统和电池之间高度集成了输入反向阻塞FET（RBFET、Q1）、高侧开关FET（HSFET、Q2）、低侧开关FET（LSFET、Q3）和电池FET（BATFET、Q4）。
特性
- 高效率、1.5MHz、同步开关模式降压充电器
- 2A电流、5V输入时充电效率为92%
- 优化用于USB电压输入 (5V)
- 可选的低功耗脉冲频率调制 (PFM) 模式，用于轻负载工作
- 支持USB On-The-Go (OTG)
- 升压转换器，输出高达1.2A
- 1A输出时的升压效率为92%
- 精确的恒定电流 (CC) 限制
- 在高达500µF电容性负载下进行软启动
- 输出短路保护
- 可选的低功耗PFM模式，用于轻负载工作
- 单个输入，支持USB输入和高压适配器
- 支持3.9V至13.5V输入电压范围，具有22V绝对最大输入电压额定值
- 可编程输入电流限制（100mA至3.2A，100mA的分辨率），以支持USB 2.0、USB 3.0标准和高压适配器 (IINDPM)
- 通过高达5.4V的输入电压限制实现最大功率跟踪 (VINDPM)
- VINDPM阈值自动追踪电池电压
- 自动检测USB SDP、DCP和非标准适配器
- 借助19.5mΩ电池放电MOSFET实现高电池放电效率
- 窄VDC (NVDC) 电源路径管理
- 与无电池或深度放电电池工作时可瞬时接通
- 电池补充模式下理想的二极管运行
- BATFET控制，支持运输模式、唤醒和完全系统复位
- 灵活的自主和I2C模式，可实现最优系统性能
- 高集成度，包含全部MOSFET、电流感测和环路补偿
- 17µA的低电池漏电流
- 高精度
- ±0.5%充电电压调节
- ±6%（1.38A充电电流调节）
- ±10%（0.9A输入电流调节）
- 远程电池感测，用于快速充电
应用
- 智能手机
- 便携式互联网设备和配件
视频

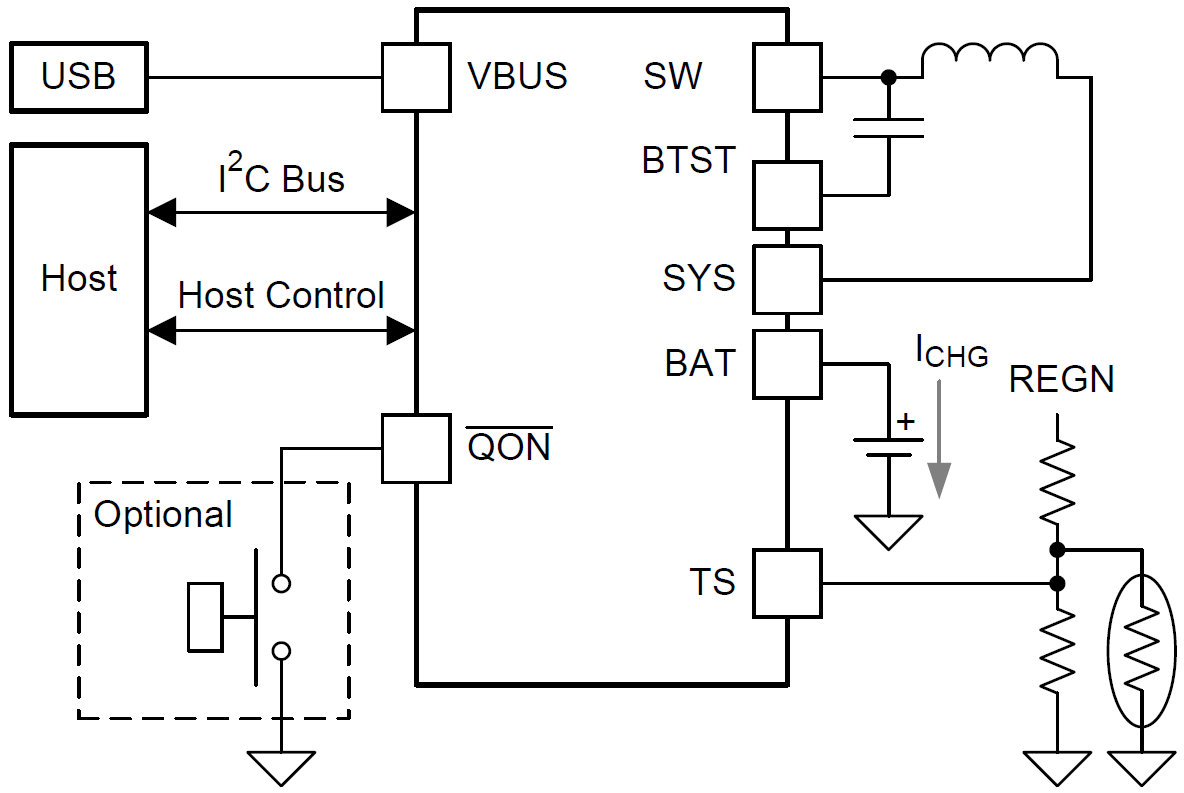

简化应用
相关开发工具
Texas Instruments bq25600EVM-771/bq25600DEVM-711评估模块
用于评估bq25600或bq25600D单节快速充电器IC的完整充电器模块。
