Texas Instruments bq25628/bq25629电池充电器IC
Texas Instruments bq25628/bq25629电池充电器IC是高度集成的2A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该解决方案在系统和电池之间高度集成了内置电流检测、回路补偿、输入反向阻塞FET（RBFET、Q1）、高侧开关FET（HSFET、Q2）、低侧开关FET（LSFET、Q3）和电池FET（BATFET、Q4）。该器件采用窄VDC电源路径管理，将系统电压调节到略高于电池电压，但不降至可配置的最小系统电压以下。低阻抗电源路径优化了开关模式运行效率，缩短了电池充电时间，延长了放电阶段的电池寿命，超低0.15µA运输模式电流延长了电池保质期。具有充电和系统设置功能的I2C串行接口使bq25628和bq25629成为真正灵活的解决方案。
bq25628支持各种输入源，包括标准USB主机端口、USB充电端口和符合USB标准的高压适配器。bq25629具有用于设置默认输入电流限制的ILIM引脚和用于控制热敏电阻偏置的TS_BIAS引脚。该器件符合用于输入电流和电压调节的USB 2.0和USB 3.0电源规范，并符合USB On-the-Go (OTG) 运行额定功率规范，高达2.0A。
Texas Instruments bq25628/bq25629为电池充电和系统运行提供各种安全特性，包括电池负温度系数热敏电阻监控、充电安全定时器以及过压和过流保护。当结温超过可编程阈值时，热调节可降低充电电流。STAT输出可报告充电状态和任何故障情况。其他安全特性包括针对充电模式和OTG升压模式的电池温度感应、热关断以及输入UVLO和过压保护。发生故障或状态改变时，INT输出会通知主机。bq25628和bq25629采用18引脚、2.5mm × 3.0mm WQFN封装。
特性
- 高效率、1.5MHz、同步开关模式降压充电器，用于单节电池
- 输入电压为5V时，输出电流低至25mA，效率大于90%
- 充电终止范围为
- 柔性JEITA曲线，可在整个温度范围内安全充电
- BATFET控制，支持关断、运输模式和完全系统复位
- 仅电池模式下的静态电流为1.5µA
- 运输模式下0.15µA的电池漏电流
- 关断模式下0.1µA的电池漏电流
- 支持升压模式运行以为附件供电
- 升压模式运行支持3.84V至5.2V输出
- 对于5V PMID，升压效率大于90%，升压电流低至100mA
- 支持各种输入源
- 宽输入工作电压范围：3.9V至18V，绝对最大输入电压为26V
- 通过输入电压调节 (VINDPM) 和输入电流调节 (IINDPM) 最大化电源功率
- VINDPM阈值自动追踪电池电压
- 电池高效运行，BATFET仅15mΩ
- 窄VDC (NVDC) 电源路径管理
- 无电池或电池电量耗尽系统瞬时启动
- 适配器满载时电池补充
- 灵活的自主或I2C控制模式
- 集成12位ADC，用于电压、电流和温度监控
- 高精度
- ±0.4%充电电压调节
- ±5%充电电流调节
- ±5%输入电流调节
- 安全
- 热调节与热关断
- 输入、系统和电池过压保护
- 电池、转换器过流保护
- 充电安全计时器
应用
- 消费类可穿戴设备、智能手表
- 便携式扬声器、TWS耳机
- 助听器或TWS充电箱

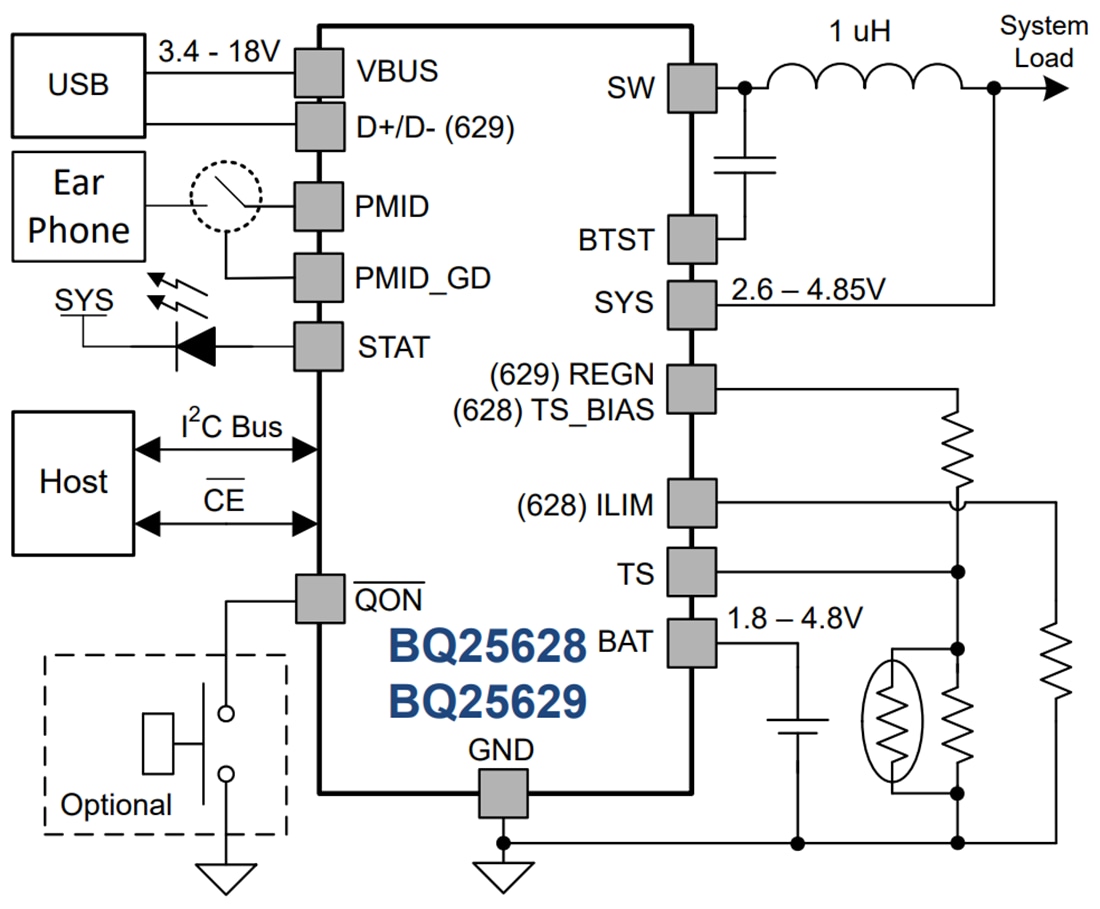

简化应用电路
相关评估模块
Texas Instruments bq25628EVM和bq25629EVM评估模块
用于评估bq25629 & bq25629输入I²C控制的单节NVDC充电器。
发布日期: 2023-01-19
| 更新日期: 2023-11-02
