Texas Instruments bq25960H并联电池充电器
Texas Instruments bq25960H并行电池充电器是一款峰值效率为98.1%的8A电池充电解决方案，采用开关电容架构，适用于1节锂离子电池。开关电容架构允许电缆电流为充电电流的一半，从而减少电缆功率损耗并限制温度上升。双相架构可降低输入和输出电容要求并提高了充电效率。当与BQ2589x或BQ2561x等主充电器一起使用时，系统可在恒定电流 (CC) 和恒定电压 (CV) 模式下，以低功耗实现从涓流充电到充电终止的完整充电周期。
Texas Instruments bq25960H通过内部 MOSFET支持5A旁路模式充电（以前称为电池开关充电）。旁路模式充电路径中的Rdson为21mΩ，用于大电流操作。集成的旁路模式可向后兼容5V快速充电适配器，从而为1节电池充电。该器件通过集成驱动器和多路复用控制支持外部N-FET的双输入配置。它还允许具有单个N-FET的单输入或无外部N-FET的单输入。
特性
- 峰值效率达98.1%的开关电容并联充电器支持8A快速充电
- 正在申请专利的两相开关电容架构经优化可实现超高效率
- 输入电压为电池电压的2倍
- 输出电流是输入电流的2倍
- 减少输入电缆的功率损耗
- 集成5A旁路模式快速充电
- 21mΩ的Rdson 充电路径电阻支持5A输入和5A输出充电电流
- 用于在快速充电和USB On-The-Go (OTG)/反向 TX模式期间选择输入源的双输入电源多路复用控制器
- 为外部OVP GaN FET和OVP N-FET提供栅极驱动信号
- 支持最小1.2V的I2C上拉
- 支持宽输入电压范围
- 高达12.75V的工作输入电压
- 带可选外部ACFET时最大40V输入电压，不带外部ACFET时最大20V输入电压
- 通过双通道同步BQ25960H运行实现并联充电，充电电流最高可达13A
- 集成的可编程保护特性，实现安全操作
- 输入过压保护 (BUSOVP) 和电池过压保护 (BATOVP)
- 输入过流保护 (BUSOCP) 和电池过流保护 (BATOCP)
- 输出过压保护（VOUTOVP）
- 输入欠流保护 (BUSUCP) 和输入反向电流保护 (BUSRCP) 可检测适配器断开并防止升压
- 电池和连接器温度监控（TSBAT_FLT和TSBUS_FLT）
- 结温过热保护 (TDIE_FLT)
- 可编程设置，用于系统优化
- 中断和中断掩码
- ADC读数和配置
- 主机控制用报警功能
- 集成16位ADC，用于电压、电流和温度监控
应用
- 智能手机
- 平板电脑

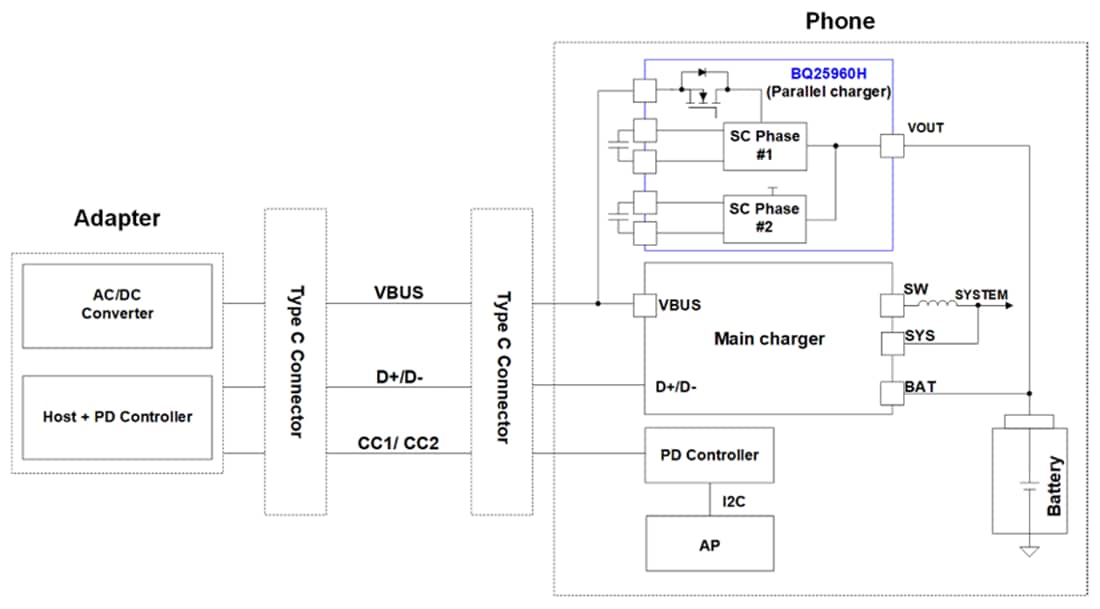

简化示意图
