Texas Instruments bq28z610电池电量监测计
Texas Instruments bq28z610电池电量监测计是一款高度集成的高精度1至2节串联电池电量监测计和保护解决方案。它具备自主充电器控制和电量均衡功能。可通过对充电电流和电压信息进行主模式I2C广播来实现自主充电控制。这可消除通常在系统主控制器中产生的软件开销。bq28z610包括闪存可编程自定义精简指令集CPU (RISC)、安全保护以及认证功能，适用于1-2 节串联锂离子和锂聚合物电池组。bq28z610电量监测计通过I2C兼容接口进行通信， 并将超低功耗的高速TI bqBMP处理器、高精度模拟测量功能以及集成式闪存相结合。该器件还包括一组外设和通信端口、N通道FET驱动器以及SHA-1身份验证变换响应器。
特性
- 自主电池充电控制，采用专用主模式I2C接口
- 采用内部旁路实现电池均衡以优化电池健康状况
- 借助高侧保护N通道FET驱动器，可在故障情况下进行串行总线通信
- 在电压、电流和温度方面具备可编程的保护功能
- 具有双路独立ADC的模拟前端
- 支持电流和电压的同步采样
- 高精度库伦计数器，输入失调误差< 1µV（典型值）
- 支持低至1mΩ的电流感测电阻，同时能够进行1mA电流测量
- 支持电池跳变点 (BTP) 功能，用于Windows®集成
- SHA-1身份验证响应器，用于提高电池组安全性
- 400kHz I2C总线通信接口，用于高速编程和数据访问
- 紧凑型12引脚VSON封装 (DRZ)
应用
- 平板电脑
- 便携式和穿戴式健康设备
- 便携式音频设备
- 无线（蓝牙）扬声器
规范
- -0.3V to 30V maximum supply range, 2.2V to 26V typical
- 1.8V to 2.2V shutdown range
- 2.05V to 2.45V start-up range
- 250mV shutdown hysteresis
- 26V output
- 2.2µF external PBI capacitor
- 1 to 2 series cells with Li-ion/Li-polymer cell chemistry
- 100mAh to 14,000mAh battery capacity range
- 20mA or 40mA output currents
- Temperature ranges
- -40°C to +85°C operating
- -65°C to +150°C storage
- Internal and external cell balancing

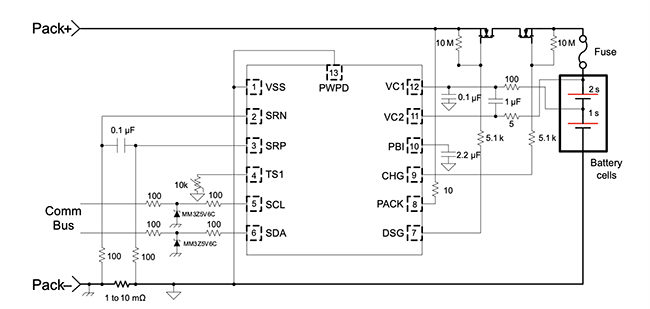

Simplified Schematic
Related Development Tools
Texas Instruments bq28z610电池管理器评估模块 (EVM)
用于 bq28z610 或 bq294502 电池管理系统的完整评估系统。
