Texas Instruments bq28Z620电池电量测量仪器
Texas Instruments bq28Z620电池电量测量仪器是一款高度集成的高精度1-2节串联电芯气体监测计和保护解决方案，可实现自主充电器控制和电芯均衡。bq28Z620器件通过主模式I2C广播充电电流和电压信息，可实现自主电荷控制，从而消除通常由系统主机控制器产生的软件开销。bq28Z620器件提供了一个基于电池组的全集成解决方案，该解决方案具备闪存可编程的定制精简指令集CPU（RISC）、安全保护以及认证功能，适用于1-2节串联锂离子电芯和锂聚合物电池组。
Texas Instruments bq28Z620气体监测计通过I2C兼容接口进行通信，并将超低功耗的高速TI BQBMP处理器与高精度模拟测量功能结合在一起。该器件还将集成闪存、外设和通信端口阵列、N沟道FET驱动器以及SHA-1验证转换响应器整合于一套完整的高性能电池管理解决方案。
特性
- 采用专用主模式I2C接口，实现自主电池充电控制
- 400kHzI2C总线通信接口，包括1.2V逻辑电平，适用于高速编程和数据访问
- 采用内部旁路实现电芯均衡，优化电池状况
- 高侧保护N沟道FET驱动器可在故障期间实现串行总线通信
- 用于电压、电流和温度的可编程保护等级
- 具备两个独立ADC的模拟前端
- 支持电流和电压同步采样
- 高精度库仑计数器，输入失调电压误差<1µV（典型值）
- 支持低至0.5mΩ的电流感应电阻器，同时可测量1mA电流
- SHA-1验证响应器，用于提高电池组安全性
- 紧凑型12引脚VSON封装（DRZ）
特性
- 平板电脑计算
- 便携式和可穿戴健康器械
- 便携式音频设备
- 无线（BLUETOOTH®）扬声器

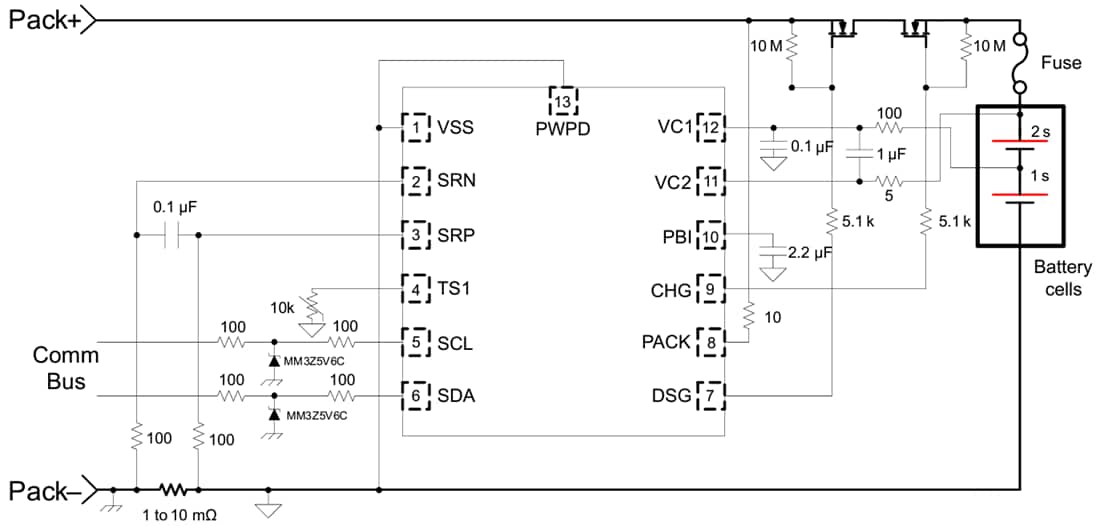

简化原理图
相关开发工具
Texas Instruments bq28Z620EVM-071电池电量测量仪表EVM
一套适用于bq28Z620和bq294502电池管理系统的完整评估系统。
发布日期: 2023-05-08
| 更新日期: 2023-05-12
