Texas Instruments bq76952高精度电池监视器和保护器
Texas Instruments bq76952高精度电池监控器和保护器适用于3节至16节锂离子、锂聚合物和LiFePO4 电池组。该器件包括高精度监控系统、高度可配置的保护子系统，并支持自主或主机控制的电池平衡。集成包括高侧电荷泵NFET驱动器、供外部系统使用的双可编程LDO，以及支持400kHz I2C 、SPI和HDQ单线标准的主机通信外设。Texas Instruments bq76952器件采用48引脚TQFP封装。
特性
- 电池监控功能，用于3节至16节串联电池
- 集成电荷泵，用于高侧NFET保护，具有可选的自主恢复功能
- 各种保护套件，包括电压、温度、电流和内部诊断
- 两个独立ADC
- 支持电流和电压的同步采样
- 高精度库伦计数器，输入失调误差<1µV（典型值）
- 高精度电池电压测量：<10mV（典型值）
- 多种电源模式（典型电池组工作范围条件）
- 正常模式 (286µA)
- 多种睡眠模式选项（24µA至41µA）
- 多种深度DEEPSLEEP模式选项（9µA至10µA）
- 关断模式 (1µA)
- 宽电流范围应用（检测电阻器上测量范围为±200mV）
- 集成二次化学保险丝驱动保护
- 自主或主机控制的电池平衡
- 电池连接和选择其他引脚上的高电压容差为85 V
- 可耐受生产线上的随机电池连接序列
- 支持使用内部传感器和多达9个外部热敏电阻进行温度检测
- 集成一次性可编程 (OTP) 存储器，客户可在生产线上编程
- 通信选项包括400kHz I2C、SPI和HDQ单线接口
- 双可编程LDO，用于外部系统
- 48引脚TQFP封装 (PFB)
应用
- 电池备用单元 (BBU)
- 电动自行车、电动踏板车和LEV
- 无绳电动工具和园艺工具
- 非军用无人机
- 其他工业电池组 (≥10S)
其他资源
- 设计指南：TIDA-010208
- 应用笔记：与bq769x2电池监测器保持电池平衡
- 应用笔记：带bq769x2电池监测器的多个FET
- 应用笔记：使用低侧FET和bq769x2电池监测器系列
- 应用报告：bq769x2软件开发指南
- 应用报告：bq76952高压应力报告
- 应用报告：轻松配置bq76942、bq76952电池监测器
- 应用报告：与bq76952电池监测器系列并联路径
- 应用报告：bq76952、bq76942和bq769142的引脚等效示意图
- 编程器指南：bq769x2校准和OTP编程指南
- 测试报告：bq76942 IEC ESD 61000-4-2测试报告
- 用户指南：bq76952技术参考手册

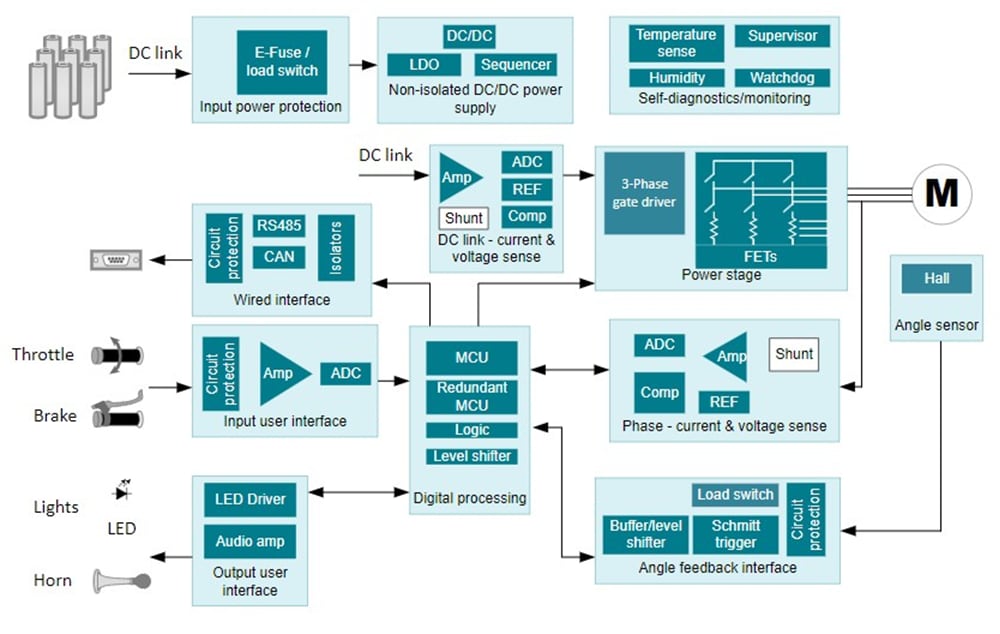

电动踏板车框图
电池监控框图

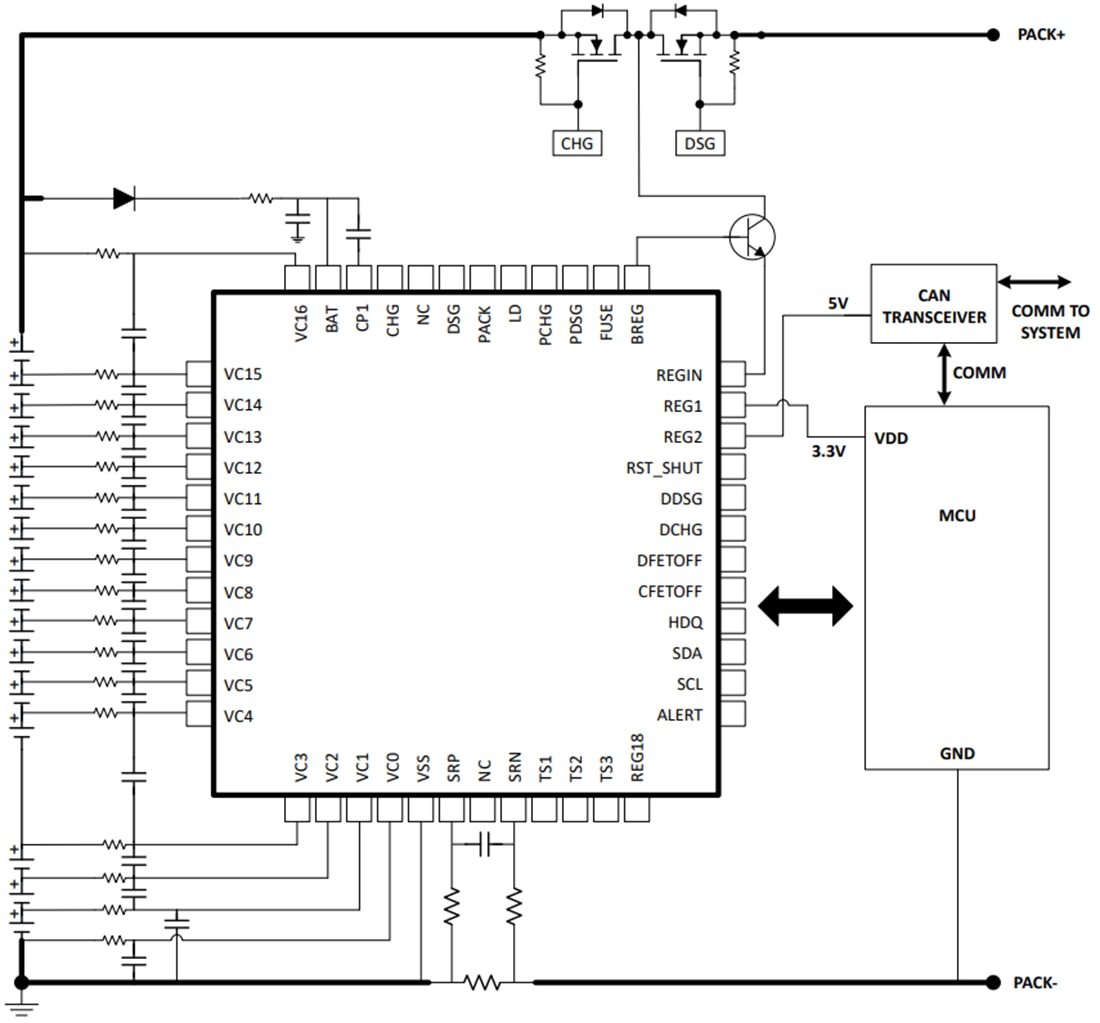

简化示意图
相关开发工具
Texas Instruments TIDA-010208电池组参考设计
高度精确地监控每节电池的电压、电池组电流、电池和MOSFET温度。
