Texas Instruments bq77307高精度电池保护器
Texas Instruments bq77307高精度电池保护器具有高度集成的高精度初级保护器，适用于2节至7节串联锂离子、锂聚合物、LiFePO4（LFP）和LTO电池组。每个器件都包含一个高精度电压、电流和温度保护子系统，具有集成的低侧保护NFET驱动器和一个供外部系统使用的可编程LDO。bq77307为主机处理器提供中断，并集成了一个I2C主机通信接口，支持高达400kHz的工作频率，且具有可选CRC，用于读取状态信息和对设置进行编程。Texas Instruments bq77307采用20引脚QFN封装。
特性
- 适用于2至7节串联电芯的初级或次级电压、电流和温度保护，具有自主恢复选项
- 电压保护
- 电芯过压 (COV)：0V至5.5V，步长为1mV，精度为±4mV
- 电芯欠压 (CUV)：0V至5.5V，步长为1mV，精度为±4mV
- 电流保护
- 放电短路 (SCD)：10mV至500mV，不同步长
- 充电过流 (OCC)：3mV至123mV，2mV步长
- 放电1和2过流（OCD1 和 OCD2）：4mV至200mV，2mV步长
- 使用外部NTC热敏电阻进行温度保护
- 充电和放电过热（OTC和OTD）
- 充电和放电欠温（UTC和UTD）
- 内部芯片过热
- 集成低侧驱动器，用于NFET保护，并具有可选的自主恢复功能
- 低功耗运行
- 正常模式，两个FET均启用：8µA
- 正常模式，FET禁用：5µA
- 关断模式：<1µA
- 电池连接和部分其他引脚上的高电压容差为45V
- 集成一次性可编程 (OTP) 存储器，用于保存器件设置，由TI编程
- 主机处理器的可编程中断，可通过I2C获取状态信息
- 400kHz I2C串行通信，具有可选CRC支持
- 供外部系统使用的可编程LDO
- 20引脚QFN 3.5mm×3.5mm×0.9mm (RGR) 封装
应用
- 无绳电动工具和园林工具
- 真空吸尘器
- 非军用无人机
- 其他工业电池组（2至7节串联）

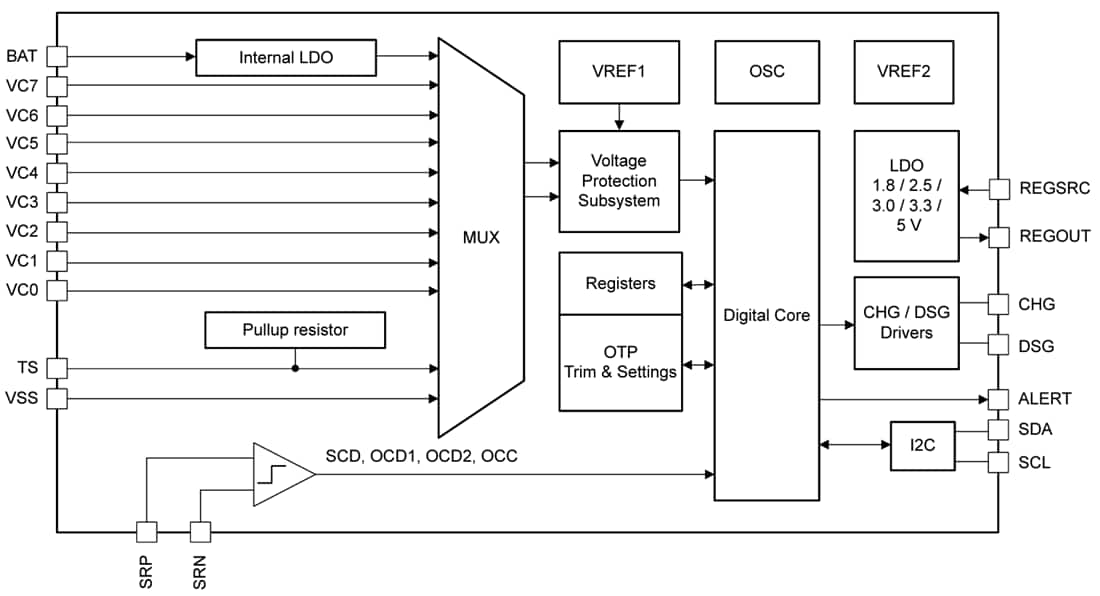

功能框图
