Texas Instruments bq79716b-Q1汽车级16节电池监测器
Texas Instruments bq79716b-Q1汽车级16节电池监测器可对xEV/EV应用中高压电池管理系统 (BMS) 的多达16节电池模块提供高精度的电芯电压测量。该监测器在同一封装类型中提供不同的通道选项，确保提供引脚对引脚兼容性，并支持在多个平台上高度重复使用既有的软件和硬件。
TI bq79716b-Q1电池监测器采用非常先进的ADC架构/测量系统，可满足严格的汽车标准和安全要求。该电池监测器专为 xEV动力总成中的集中式或分布式架构设计，通过变压器（或电容器）实现菊花链隔离。
特性
- 下列性能符合AEC-Q100标准：
- 器件温度等级 1：-40°C至+125°C环境工作温度范围
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C1
- 符合功能安全标准
- 文档，协助ISO 26262系统设计
- 系统能力高达ASIL D
- 硬件最高可满足ASIL D级要求
- 每台设备可测量9至16节串联电池，最多可堆叠64台设备
- 专用ADC，典型精度为±1mV
- 电芯电压和电池包电流测量同步至64µs
- 支持完全冗余的跛行回家模式
- 集成后置ADC可配置数字低通滤波器
- 支持汇流条而不影响测量精度
- 12个用于温度传感器/模拟/数字/I2C控制器/SPI控制器的GPIO
- 内部电芯均衡
- 300mA时达到平衡
- 用户控制PWM调节单元平衡电流
- 内置平衡热管理，具有自动暂停和恢复控制功能
- 稳健的菊花链通信和支持
- 环形架构
- 主机的硬件复位可在不移除电池的情况下模拟类似POR的事件
- 支持变压器和电容隔离
- 片上存储器，用于一次性自定义编程
- 低功耗模式电流<>
- 与具有SPV/UART接口的bq79600-Q1兼容
应用
- 混合动力和电动动力传动系统中的电池管理系统 (BMS)
- 具有电池管理系统的储能电池组

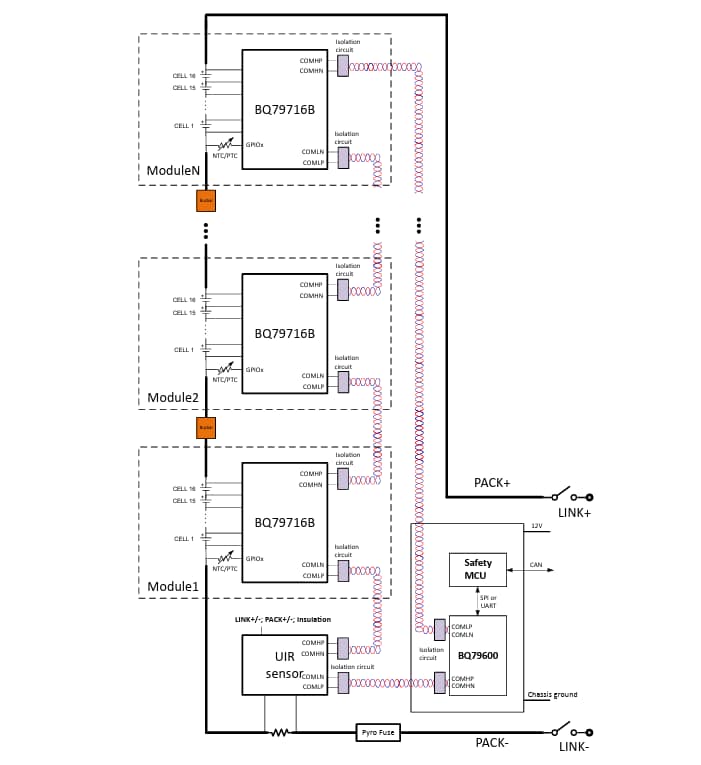

简化系统图
