Texas Instruments CSD95420RCB降压NexFET™功率级
Texas Instruments CSD95420RCB降压NexFET™功率级经过高度优化，用于大功率、高密度同步降压转换器。该产品集成了驱动器器件和功率MOSFET，可完成功率级开关功能。该组合可在4mm × 5mm小型封装中实现大电流、高效率以及高速开关功能。Texas Instruments CSD95420RCB集成了精确的电流检测和温度检测功能，可简化系统设计，提高精度。优化的PCB占位有助于缩短设计时间，简化整个系统设计的完成过程。
特性
- 峰值连续电流：50A
- 系统效率：超过94%（15A时）
- 高频工作（高达1.75MHz）
- 二极管仿真功能
- 温度补偿双向电流感测
- 模拟温度输出
- 故障监控
- 3.3V和5V PWM信号兼容
- 三态PWM输入
- 集成式自举开关
- 优化的死区时间，可提供击穿保护
- QFN封装
- 高密度
- 4mm × 5mm
- 超低电感
- 系统优化PCB尺寸
- 散热增强型工具
- 符合RoHS指令
- 端子无铅电镀
- 无卤素
应用
- 多相同步降压转换器
- 高频应用
- 大电流、低占空比应用
- 负载点直流-直流转换器
- 内存和显卡
- 台式机和服务器VR13.x/VR14.x V-Core同步降压转换器

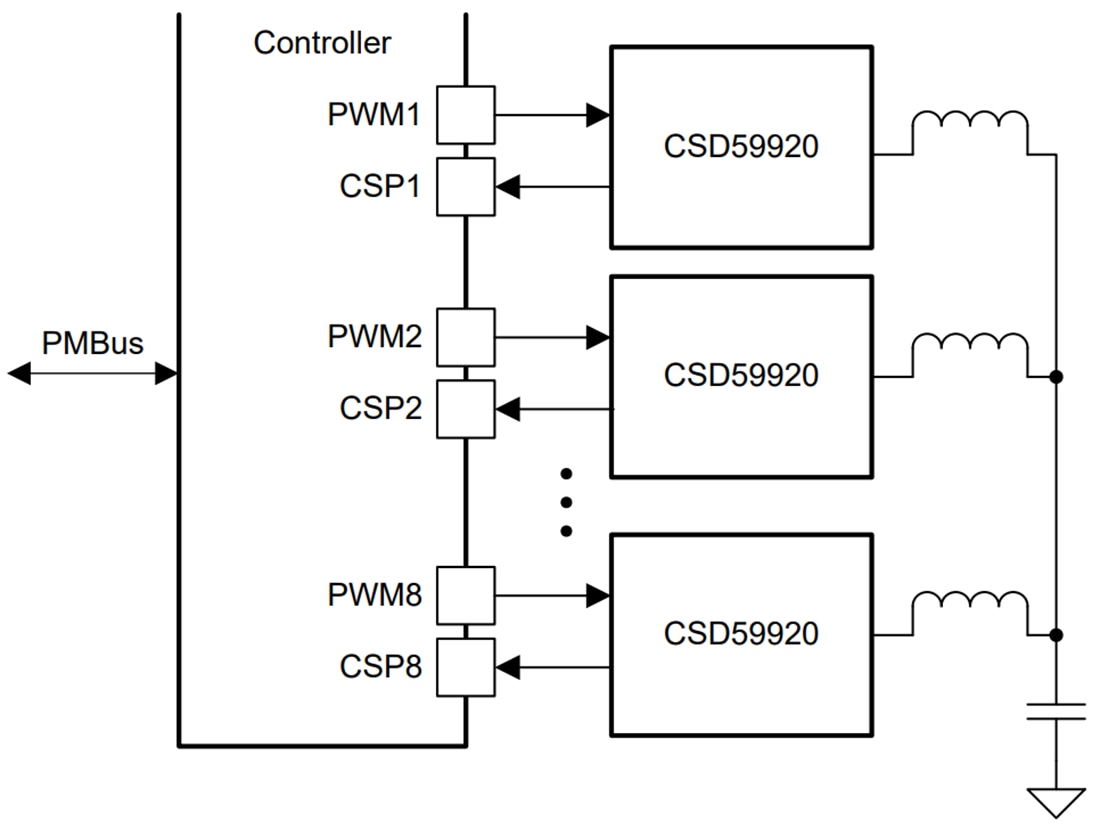

简化应用
