Texas Instruments CSD96415同步降压NexFET™功率级
Texas Instruments CSD96415同步降压NexFET™功率级是高度优化的设计，用于大功率、高密度同步降压转换器。该产品集成了驱动器IC和功率MOSFET，可完成功率级开关功能。该组合可在5mm × 6mm小型封装中实现大电流、高效率以及高速开关功能。它还集成了精确的电流检测和温度检测功能，可以简化系统设计并提高精度。此外，Texas Instruments CSD96415 PCB的尺寸也经过优化，以帮助缩短设计时间和简化整个系统设计的完成过程。
特性
- 额定峰值电流：80A
- 16V VIN、25V额定高侧和低侧FET
- 峰值效率：超过94%（fSW=600kHz，LOUT=150nH）
- 高频工作（高达1.75MHz）
- 温度补偿双向电流感测
- 模拟温度输出
- 故障监控
- 3.3V和5V PWM信号兼容
- 三态PWM输入
- 集成式自举开关
- 优化的死区时间，可提供击穿保护
- 包装
- 高密度，QFN 5mm × 6mm
- 超低电感
- 系统优化PCB尺寸
- 散热增强型顶部冷却
- 符合RoHS指令，无铅端子电镀
- 不含卤素
- 7英寸和13英寸卷轴可选
应用
- 多相同步降压转换器
- 高频应用
- 大电流、低占空比应用
- 负载点直流-直流转换器
- 内存和显卡
- 台式机和服务器 V-Core同步降压转换器

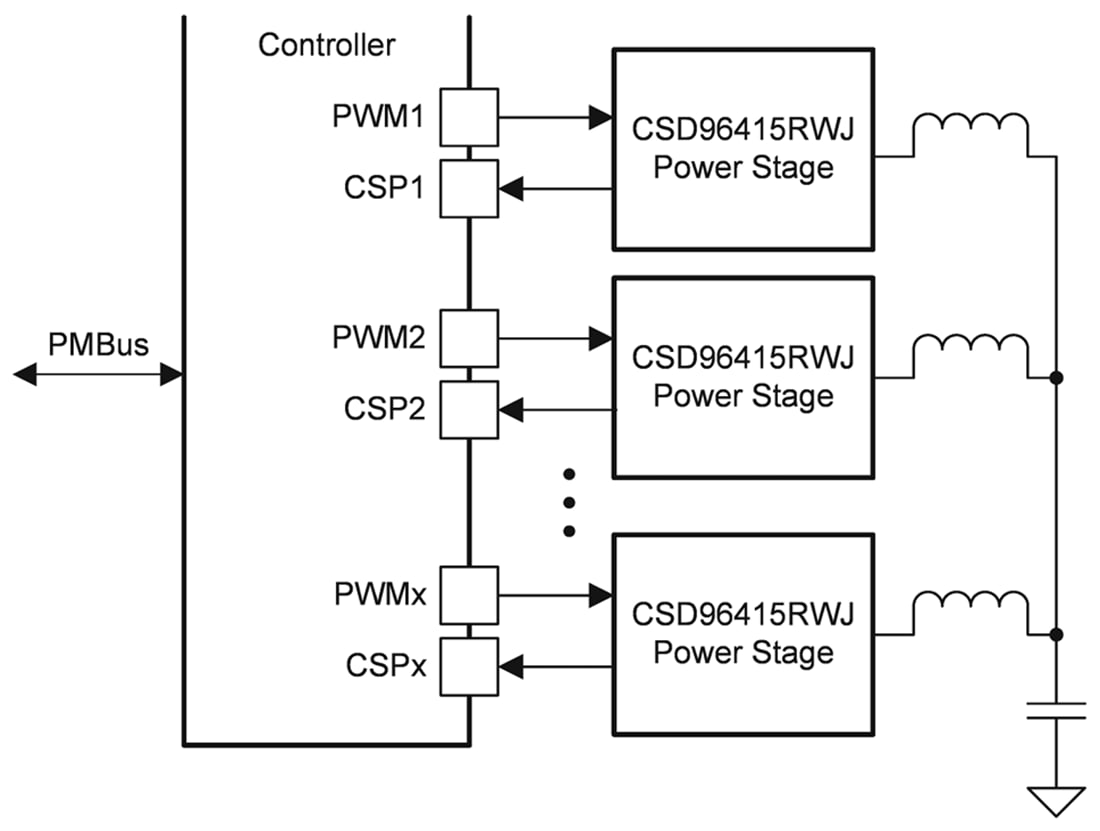

简化应用
