Texas Instruments DRV81545四通道低侧开关驱动器
Texas Instruments DRV81545四通道低侧开关驱动器的工作电压范围为4.5V至55V，支持广泛的负载电流。该器件集成了四个低侧开关，其导通电阻 (RDS(ON)) 为235mΩ，每个开关均配有一个连接到VCLAMP引脚的续流二极管。此功能允许用户让电流重新流动或连接外部瞬态电压抑制器 (TVS) 以实现电感负载关断。
Texas Instruments DRV81545可以通过硬件GPIO接口来控制。每个通道都具有单独的过温保护功能，并且通过ILIM引脚上的外部电阻器可以调整模拟电流限制。有一个可选的截止延迟 (COD) 配置，该配置限制了相应通道上的电流限制条件的持续时间，有助于防止器件或负载损坏。故障会在故障输出引脚 (nFAULT) 上显示。
特性
- 四通道集成式低侧开关
- RDS(ON)：235mΩ（25°C时）
- 输出级最大工作电压：55V（绝对最大值为60V）
- 4.5V低最小工作电源电压范围，电压范围内的导通电阻 (RDS(ON)) 稳定
- 可选择电流限制，每个通道电流限制范围为0.5A至3A
- 集成环流二极管，用于灵活衰减（外部TVS/Zener），作为开关关断时的备用电流路径
- 硬件INx接口，可实现高达250kHz的快速切换
- 通过MCU故障中断信号 (nFAULT) 提供诊断反馈
- 热增强型表面贴装封装 (PWP20)
- 保护特性
- 用户可设置电流限制
- 每个开关均具有独立的过温、过电流保护功能
- 可配置过电流切断延迟 (COD)
应用
- PLC
- 分布式I/O
- 现场设备
- 通用继电器和螺线管驱动器
- 纺织机械

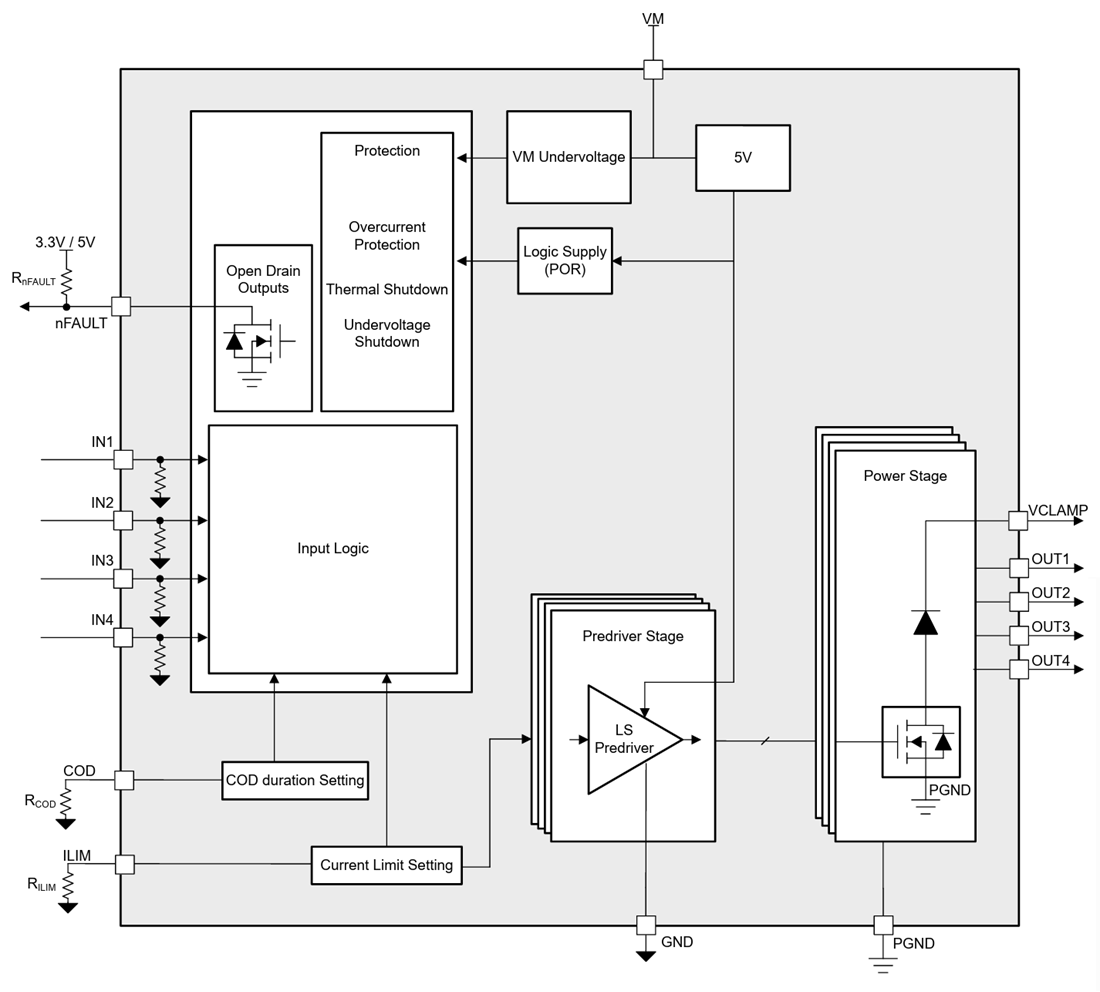

功能框图
